LV28-F2/49/82B/105 - 109971

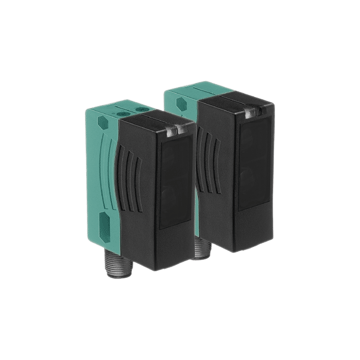

Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 30 m, światło czerwone, zasilanie 10 ... 30 V DC, konektor M12-5 pin, 1 wyjście NPN + 1 wyjście PNP, jasno / ciemno-włącz, przełączane, 1000 Hz, -40 ... 60 ° C, IP67

LV28-F2/49/82B/105 - 109971

Dodaj do porównania Usuń z porównania
Produkt na zamówienie
Wysyłka w ciągu: 1 tydzień gdy dostępny w PF Niemcy
lub Zadzwoń +48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry bariery optycznej LD28/LV28-F2/49/76a/82b/105 LV28-F2/49/82b/105

  • Ultra jasne diody LED do włączania zasilania, słabego wskazywania sygnału i stanu przełączania
  • Dobrze widoczna dioda LED jako pomoc w ustawieniu w optyce odbiornika
  • Dezaktywacja emitera
  • Różne częstotliwości nadajnika
  • Niewrażliwy na światło otoczenia, nawet przy włączonych energooszczędnych lampach
  • Wodoodporny, stopień ochrony IP67
  • Klasa ochrony II


Opis produktu
Uniwersalny czujnik typu bariera, duża obudowa, zasięg wykrywania 30 m, światło czerwone, częstotliwość transmisji 30 kHz, światło / ciemność włączone, wersja DC, wyjście NPN, wyjście PNP, wejście testowe, wyjście przed usterką, wtyczka M12
Komponenty systemu
Nadajnik LD28-F2/76a/105
Odbiornik LV28-F2/49/82b/105
Ogólne specyfikacje
Efektywny zasięg wykrywania 0 ... 30 m
Zakres wykrywania progu 40 m
Źródło światła LED
Rodzaj światła modulowane widzialne światło czerwone, 660 nm
Pomoc w wyrównaniu Czerwona dioda LED (w soczewce odbiornika) <br> stale świeci: wiązka jest przerywana, <br> miga: osiąganie punktu przełączania, <br> zgaszona: wysekranjąca kontrola stabilności
Częstotliwość nadajnika F2 = 30 kHz
Średnica plamki świetlnej około 0,6 m przy 30 m
Kąt rozbieżności Nadajnik 1.2°,<br>Nadajnik 5°
Limit światła otoczenia 50000 Lux
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 620 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 90 %
Wskaźniki / środki operacyjne
Wskaźnik działania LED zielony
Wskaźnik funkcji Żółta dioda LED: <br> 1. Dioda LED świeci się stale: sygnał &gt; 2 x punkt przełączania (rezerwa funkcji) <br> 2. Dioda LED miga: sygnał między 1 x punktem przełączania a 2 x punktem przełączania na 3. Dioda wyłączona: sygnał &lt; punkt przełączania
Elementy sterujące egulacja czułości (dostosowanie do &lt; 25% efektywnego zakresu roboczego)
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Marszczyć 10%
Prąd zasilania bez obciążenia Emiter: ? 50 mA <br> Odbiornik: ? 35 mA
Wejście
Wejście testowe dezaktywacja emitera przy + U <sub> B </sub> (I <sub> max. </sub> &lt; 3 mA przy 30 V DC)
Wyjście
Wyjście wskazania przed usterką 1 tranzystor PNP, zabezpieczone przed zwarciem, zabezpieczony przed odwrotną polaryzacją, otwarty kolektor, Umax = 30 V DC, Imax = 0,2 A <br> Wyjście staje się nieaktywne, jeśli poziom sygnału spadnie poniżej rezerwy funkcji na około 10 s (żółty i migają czerwone diody LED). <br> Jeśli wiązka światła zostanie przerwana czterokrotnie w tym okresie, wyjście natychmiast staje się nieaktywne.
Rodzaj przełączania jasno / ciemno włączone, przełączane
Wyjście sygnału 1 NPN, 1 PNP synchronizowane przełączanie, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarte kolektory
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 200 mA
Częstotliwość przełączania 1000 Hz
Czas odpowiedzi 0,5 ms
Dostosowanie
Standard produktu EN 60947-5-2
Aprobaty i certyfikaty
Klasa ochrony II, napięcie znamionowe ? 250 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1
Aprobata UL cULus
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -40 ... 60 ° C (-40 ... 140 ° F)
Temperatura przechowywania -40 ... 75 ° C (-40 ... 167 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 25,8 mm
Wysokość obudowy 88 mm
Głębokość obudowy 54.3 mm
Stopień ochrony IP67
Podłączenie 5-stykowe, plastikowe złącze M12 x 1
Materiał
Obudowa Plastik ABS
Osłona optyki tworzywo pane
Masa 140 g (emiter i odbiornik)
