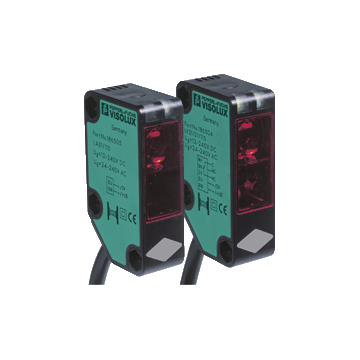

LK31/31/115 - 186504
Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 30 m, światło czerwone, zasilanie 24 ... 240 V AC / 12 ... 240 V DC, przewód 2 m, 1 wyjście przekaźnikowe NC, ciemno-włącz, ? 20 Hz, -25 ... 55 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry bariery optycznej LA31/LK31/31/115
- Seria zoptymalizowanych pod kątem kosztów do standardowych zadań
- Duża konstrukcja z małą obudową
- Dobrze widoczna dioda LED
- Wersja na napięcia uniwersalne
- Wyjście przekaźnikowe
- Szeroki zakres opcji montażu
| Opis produktu | ||
|---|---|---|
| Czujnik typu bariera, zasięg wykrywania 30 m, światło czerwone, ciemne włączone, wersja AC / DC, wyjście przekaźnikowe, stały kabel | ||
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | LA31/115 | |
| Odbiornik | LK31/31/115 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 30 m | |
| Zakres wykrywania progu | 43 m | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 630 nm | |
| Pomoc w wyrównaniu | Żółta dioda LED: <br> 1. Świeci się dioda LED: odebrany wystarczający sygnał świetlny, prawidłowe ustawienie nadajnika i odbiornika <br> 2. Dioda LED miga: osiągnięcie punktu przełączenia <br> 3. Dioda nie świeci: Wiązka światła jest przerwana lub wyrówna | |
| Średnica plamki świetlnej | około 800 mm przy odległości 30 m | |
| Kąt rozbieżności | Nadajnik: 0.5 ° , Nadajnik: 1.5 ° | |
| Limit światła otoczenia | 50000 Lux; zgodnie z EN 60947-5-2 | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 620 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Zielona dioda LED: włączone | |
| Wskaźnik funkcji | Żółta dioda LED: <br> 1. Dioda LED świeci się stale: sygnał > 2 x punkt przełączania (rezerwa funkcji) <br> 2. Dioda LED miga: sygnał między 1 x punktem przełączania a 2 x punktem przełączania na 3. Dioda wyłączona: sygnał < punkt przełączania | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 24 ... 240 V AC <br> 12 ... 240 V DC | |
| Prąd zasilania bez obciążenia | Nadajnik: ? 20 mA <br> Odbiornik: ? 20 mA | |
| Pobór energii | Nadajnik: ? 1 VA <br> Odbiornik: ? 1 VA | |
| Wyjście | ||
| Rodzaj przełączania | ciemno włączone | |
| Wyjście sygnału | Przekaźnik, 1 alternator | |
| Napięcie przełączania | max. 250 V AC / DC | |
| Prąd przełączania | max. 3 A | |
| Moc przełączania | DC: maks. 150 W AC: maks. 750 VA | |
| Częstotliwość przełączania | ? 20 Hz | |
| Czas odpowiedzi | ? 25 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 62103 | |
| Aprobaty i certyfikaty | ||
| Zgodność EAC | TR CU 020/2011 <br>TR CU 004/2011 | |
| Klasa ochrony | II, napięcie znamionowe ? 250 V AC ze stopniem zanieczyszczenia 1-2 zgodnie z IEC 60664-1 Izolacja podstawy obwodu wyjściowego obwodu wejściowego zgodnie z EN 50178, znamionowe napięcie izolacji 240 V AC | |
| Zatwierdzenie CCC | Certyfikowany przez China Compulsory Certification (CCC) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 55 ° C (-13 ... 131 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 18 mm | |
| Wysokość obudowy | 62 mm | |
| Głębokość obudowy | 35 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | Emiter: kabel stały 2 m, 2-przewodowy <br> Odbiornik: kabel stały 2 m, 5 żył | |
| Materiał | ||
| Obudowa | Poliwęglan | |
| Osłona optyki | PMMA | |
| Masa | Nadajnik: 116 g <br> Odbiornik: 131 g | |
