LD39/LV39/32/40A/82A/116 - 088805
Bariera firmy Pepperl+Fuchs, zakres 0 ... 20 m, światło podczerwone, 1 wyjście PNP, jasno / ciemno włączone, 10 ... 30 VDC, terminal zaciskowy
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu

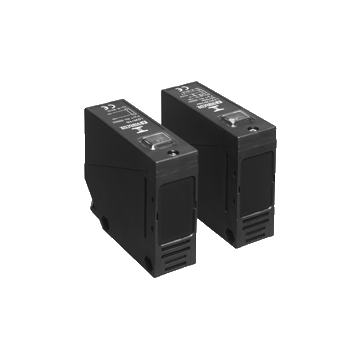

Najważniejsze parametry Thru-beam sensor LD39/LV39/32/40a/82a/116
- Stability alarm indicator and output (static)
- Light-on/dark-on, switchable
- Dostarczany z akcesoriami montażowymi
- Stopień ochrony IP67
| Opis produktu |
|---|
| Czujnik typu bariera, zasięg wykrywania 20 m, światło podczerwone, włączone światło / ciemność, wersja DC, wyjście PNP, regulator czułości, wyjście przed usterką, przedział zaciskowy |
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | LD39/116 | |
| Odbiornik | LV39/32/40a/82a/116 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 20 m | |
| Zakres wykrywania progu | 25 m | |
| Zakres regulacji | 2 ... 25 m | |
| Cel referencyjny | odbiornik | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane światło podczerwone | |
| Limit światła otoczenia | IEC / EN 60947-5-2 , 10000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 800 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Czerwona dioda LED (emiter) | |
| Wskaźnik funkcji | Żółta dioda LED: stan przełączania (odbiornik) Czerwona dioda LED: wskaźnik przed usterką, miga (odbiornik) |
|
| Elementy sterujące | Regulator zasięgu wykrywania, przełącznik włączania / wyłączania oświetlenia | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | 10% | |
| Prąd zasilania bez obciążenia | ≤ 20 mA (urządzenie) | |
| Opóźnienie czasowe przed dostępnością | ≤ 300 ms | |
| Wyjście | ||
| Stability alarm output | 1 PNP, aktywny, gdy brak kontroli stabilności | |
| Rodzaj przełączania | jasno / ciemno włączone | |
| Wyjście sygnału | 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | ≤ 30 V DC | |
| Prąd przełączania | max. 200 mA, obciążenie rezystancyjne | |
| Spadek napięcia | ≤ 3 V. | |
| Częstotliwość przełączania | ≤ 300 Hz | |
| Czas odpowiedzi | ≤ 1,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Zatwierdzenia | CE | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 55 ° C (-13 ... 131 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 25 mm | |
| Wysokość obudowy | 64 mm | |
| Głębokość obudowy | 75 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | przedział zaciskowy PG9, ≤ 2,5 mm 2 | |
| Materiał | ||
| Obudowa | PBT | |
| Twarz optyczna | PMMA | |
| Masa | Emiter: ok. Odbiornik 90 g: ok. 100 gramów | |
| Informacje ogólne | ||
| Zakres dostawy | Pomoc przy montażu | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 9.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 39121528 |
