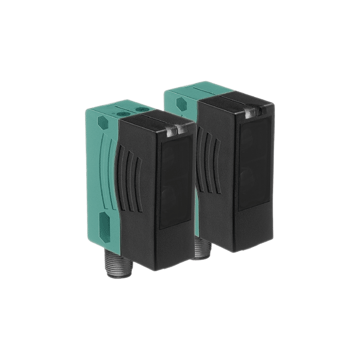

LD28/LV28-LAS-F1-7675/47
Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 120 m, laser, zasilanie 10 ... 30 V DC, konektor M12-5 pin, 1 x PushPull + alarm, jasno / ciemno-włącz, przełączane 1000 Hz, 0 ... 40 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Thru-beam sensor (pair) LD28/LV28-LAS-F1-7675/47
- Seria uniwersalna o bardzo wszechstronnym zastosowaniu
- Odporny na cięzkie warunki: niezawodny w każdych warunkach
- Dobrze widoczna dioda LED jako pomoc w ustawieniu w optyce odbiornika
- Emiter z wejściem testowym
- Wersja laserowa na duże odległości
| Opis produktu |
|---|
| Czujnik uniwerslany typy bariera, duża obudowa, zasięg wykrywania 120 m, czerwone światło laserowe, klasa lasera 2, częstotliwość transmisji 25 kHz, włączone / ciemne, wersja DC, 2 komplementarne wyjścia PNP, wejście testowe, wyjście przed usterką, M12 wtyczka |
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | LD28-LAS-F1-7675 | |
| Odbiornik | LV28-LAS-F1-7675/47 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 120 m | |
| Zakres wykrywania progu | 150 m | |
| Źródło światła | Dioda laserowa | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Znamionowe parametry lasera | ||
| Klasa | LASEROWE ŚWIATŁO, NIE WSTAWIAJ SIĘ DO WIĄZKI | |
| Klasa lasera | 2 | |
| Długość fali | 650 nm | |
| Rozbieżność wiązki | < 4 mrad | |
| Długość impulsu | 20 µs | |
| Częstotliwość powtarzania | 25 kHz | |
| max. pulse energy | 18 nJ | |
| Pomoc w wyrównaniu | Czerwona dioda LED (w soczewce odbiornika) stale świeci: wiązka jest przerywana, miga: osiąganie punktu przełączania, zgaszona: wysekranjąca kontrola stabilności |
|
| Średnica plamki świetlnej | Około. 20 mm przy 5 m, około 75 mm x 300 mm przy 70 m poziomo w stosunku do osi obudowy | |
| Opening angle | Nadajnik: 0.23 ° Nadajnik: 5 ° |
|
| Limit światła otoczenia | 50000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 540 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 90 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED zielony | |
| Wskaźnik funkcji | Żółta dioda LED: 1. Dioda LED świeci się stale: sygnał > 2 x punkt przełączania (rezerwa funkcji) 2. Dioda LED miga: sygnał między 1 x punktem przełączania a 2 x punktem przełączania na 3. Dioda wyłączona: sygnał < punkt przełączania |
|
| Elementy sterujące | egulacja czułości (dostosowanie do < 25% efektywnego zakresu roboczego) | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | 10% | |
| Prąd zasilania bez obciążenia | Emiter: ≤ 55 mA Odbiornik: ≤ 40 mA |
|
| Wejście | ||
| Wejście testowe | dezaktywacja emitera przy + U B | |
| Wyjście | ||
| Stability alarm output | 1 tranzystor PNP, zabezpieczone przed zwarciem, zabezpieczony przed odwrotną polaryzacją, otwarty kolektor, Umax = 30 V DC, Imax = 0,2 A Wyjście staje się nieaktywne, jeśli poziom sygnału spadnie poniżej rezerwy funkcji na około 10 s (żółty i migają czerwone diody LED). Jeśli wiązka światła zostanie przerwana czterokrotnie w tym okresie, wyjście natychmiast staje się nieaktywne. |
|
| Rodzaj przełączania | jasno / ciemno włączone, przełączane | |
| Wyjście sygnału | 2 PNP, uzupełniające, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarte kolektory | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 200 mA | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Bezpieczeństwo lasera | EN 60825-1 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, napięcie znamionowe ≤ 250 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1 | |
| Aprobata UL | cULus Wymienione źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Zatwierdzenie FDA | IEC 60825-1: 2007 Zgodny z 21 CFR 1040.10 i 1040.11, z wyjątkiem odchyleń zgodnie z obwieszczeniem dotyczącym lasera nr 50 z dnia 24 czerwca 2007 r. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 40 ° C (32 ... 104 ° F) | |
| Temperatura przechowywania | -20 ... 75 ° C (-4 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 25,8 mm | |
| Wysokość obudowy | 88 mm | |
| Głębokość obudowy | 54.3 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 5-stykowe, plastikowe złącze M12 x 1 | |
| Materiał | ||
| Obudowa | Plastik ABS | |
| Twarz optyczna | tworzywo pane | |
| Masa | 140 g (emiter i odbiornik) | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 9.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 39121528 |
