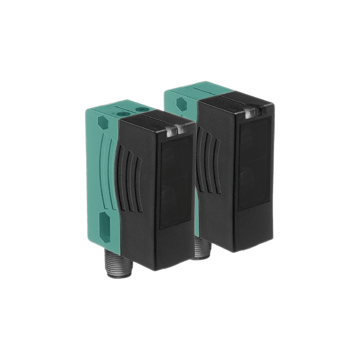

LD28/LV28-F1/49/76A/82B/105
Bariera firmy Pepperl+Fuchs, zakres 0 ... 30 m, światło czerwone, 660 nm, 1 NPN, 1 PNP synchronizowane przełączanie, zabezpieczone przed zmianą polaryzacji, jasno / ciemno włączone, przełączane, 10 ... 30 VDC, konektor M12-5pin
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Thru-beam sensor LD28/LV28-F1/49/76a/82b/105
- Seria uniwersalna o bardzo wszechstronnym zastosowaniu
- Odporny na cięzkie warunki: niezawodny w każdych warunkach
- Dobrze widoczna dioda LED jako pomoc w ustawieniu w optyce odbiornika
- Emiter z wejściem testowym
- Wersja z czerwonym światłem
| Opis produktu |
|---|
| Uniwersalny czujnik typu bariera, duża obudowa, zasięg wykrywania 30 m, światło czerwone, częstotliwość transmisji 25 kHz, włączone / ciemne, wersja DC, wyjście NPN, wyjście PNP, wejście testowe, wyjście przed usterką, wtyczka M12 |
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | LD28-F1/76a/105 | |
| Odbiornik | LV28-F1/49/82b/105 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 30 m | |
| Zakres wykrywania progu | 40 m | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 660 nm | |
| Pomoc w wyrównaniu | Czerwona dioda LED (w soczewce odbiornika) stale świeci: wiązka jest przerywana, miga: osiąganie punktu przełączania, zgaszona: wysekranjąca kontrola stabilności |
|
| Częstotliwość nadajnika | F1 = 25 kHz | |
| Średnica plamki świetlnej | około 0,6 m przy 30 m | |
| Opening angle | Nadajnik 1.2°, Nadajnik 5° |
|
| Limit światła otoczenia | 50000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 620 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 90 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED zielony | |
| Wskaźnik funkcji | Żółta dioda LED: 1. Dioda LED świeci się stale: sygnał > 2 x punkt przełączania (rezerwa funkcji) 2. Dioda LED miga: sygnał między 1 x punktem przełączania a 2 x punktem przełączania na 3. Dioda wyłączona: sygnał < punkt przełączania |
|
| Elementy sterujące | egulacja czułości (dostosowanie do < 25% efektywnego zakresu roboczego) | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | 10% | |
| Prąd zasilania bez obciążenia | Emiter: ≤ 50 mA Odbiornik: ≤ 35 mA |
|
| Wejście | ||
| Wejście testowe | dezaktywacja emitera przy + U B (I max. < 3 mA przy 30 V DC) | |
| Wyjście | ||
| Stability alarm output | 1 tranzystor PNP, zabezpieczone przed zwarciem, zabezpieczony przed odwrotną polaryzacją, otwarty kolektor, Umax = 30 V DC, Imax = 0,2 A Wyjście staje się nieaktywne, jeśli poziom sygnału spadnie poniżej rezerwy funkcji na około 10 s (żółty i migają czerwone diody LED). Jeśli wiązka światła zostanie przerwana czterokrotnie w tym okresie, wyjście natychmiast staje się nieaktywne. |
|
| Rodzaj przełączania | jasno / ciemno włączone, przełączane | |
| Wyjście sygnału | 1 NPN, 1 PNP synchronizowane przełączanie, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarte kolektory | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 200 mA | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zgodność EAC | TR CU 020/2011 | |
| Klasa ochrony | II, napięcie znamionowe ≤ 250 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1 | |
| Aprobata UL | cULus Wymienione źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 25,8 mm | |
| Wysokość obudowy | 88 mm | |
| Głębokość obudowy | 54.3 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 5-stykowe, plastikowe złącze M12 x 1 | |
| Materiał | ||
| Obudowa | Plastik ABS | |
| Twarz optyczna | tworzywo pane | |
| Masa | 140 g (emiter i odbiornik) | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 9.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 39121528 |
