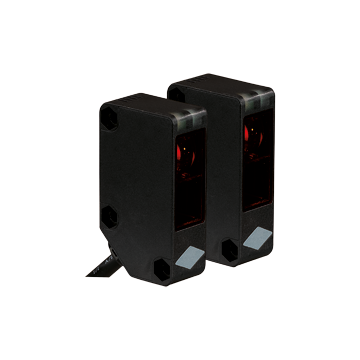

LA31/LK31/25/31/115 SET - 189746
Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 30 m, światło czerwone, zasilanie 24 ... 240 V AC / 12 ... 240 V DC, przewód 2 m, 1 wyjście przekaźnikowe NC, światło-włącz, 20 Hz, -25 ... 55 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Thru-beam sensor LA31/LK31/25/31/115 SET
- Czujnik fotoelektryczny do wykrywania ludzi, przedmiotów i pojazdów
- Duża konstrukcja z małą obudową
- Niewrażliwy na światło otoczenia
- Wersja na napięcia uniwersalne
- Wyjście przekaźnikowe
- Wersja z akcesoriami w zakresie dostawy
| Opis produktu |
|---|
| Fotoprzekaźniki średniej klasy do wykrywania osób, przedmiotów i pojazdów |
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | LA31/115 | |
| Odbiornik | LK31/25/31/115 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 30 m | |
| Zakres wykrywania progu | 43 m | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 630 nm | |
| Pomoc w wyrównaniu | Żółta dioda LED: 1. Świeci się dioda LED: odebrany wystarczający sygnał świetlny, prawidłowe ustawienie nadajnika i odbiornika 2. Dioda LED miga: osiągnięcie punktu przełączenia 3. Dioda nie świeci: Wiązka światła jest przerwana lub wyrówna |
|
| Średnica plamki świetlnej | około 800 mm przy odległości 30 m | |
| Opening angle | Nadajnik: 0.5 ° , Nadajnik: 1.5 ° | |
| Limit światła otoczenia | 50000 Lux | |
| Akcesoria w zestawie | 2 x wspornik montażowy OMH-RL31-01 i materiały montażowe | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 790 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Zielona dioda LED: włączone | |
| Wskaźnik funkcji | Żółta dioda LED: 1. Dioda LED świeci się stale: sygnał > 2 x punkt przełączania (rezerwa funkcji) 2. Dioda LED miga: sygnał między 1 x punktem przełączania a 2 x punktem przełączania na 3. Dioda wyłączona: sygnał < punkt przełączania |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 24 ... 240 V AC 12 ... 240 V DC |
|
| Prąd zasilania bez obciążenia | Nadajnik: ≤ 40 mA Odbiornik: ≤ 3 mA |
|
| Pobór mocy | Nadajnik: ≤ 1 VA Odbiornik: ≤ 1 VA |
|
| Wyjście | ||
| Rodzaj przełączania | light-on | |
| Wyjście sygnału | Przekaźnik, 1 alternator | |
| Napięcie przełączania | max. 250 V AC / DC | |
| Prąd przełączania | max. 3 A | |
| Moc przełączania | DC: maks. 150 W AC: maks. 750 VA | |
| Częstotliwość przełączania | ≤ 20 Hz | |
| Czas odpowiedzi | ≤ 25 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 62103 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, napięcie znamionowe ≤ 250 V AC ze stopniem zanieczyszczenia 1-2 zgodnie z IEC 60664-1 Izolacja podstawy obwodu wyjściowego obwodu wejściowego zgodnie z EN 50178, znamionowe napięcie izolacji 240 V AC | |
| Zatwierdzenie CCC | Certyfikowany przez China Compulsory Certification (CCC) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 55 ° C (-13 ... 131 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | Emiter: kabel stały 2 m, 2-przewodowy Odbiornik: kabel stały 2 m, 5 żył |
|
| Materiał | ||
| Obudowa | Poliwęglan | |
| Twarz optyczna | PMMA | |
| Masa | Nadajnik: 116 g Odbiornik: 131 g |
|
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 9.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 39121528 |
