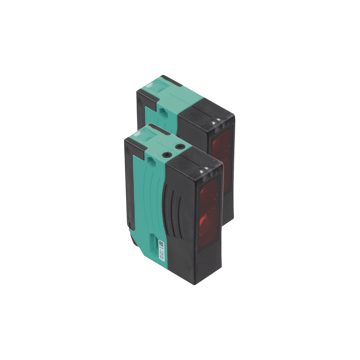

LA29/LK29-Z-F1/31/116-SET - 244081
Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 65 m, światło czerwone, zasilanie 12 ... 240 V AC/DC, dławica M16, 1 wyjście przekaźnikowe NC, jasno / ciemno-włącz, przełączane, 25 Hz, -40 ... 60 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Thru-beam sensor LA29/LK29-Z-F1/31/116-SET
- Wytrzymały, kompaktowy czujnik fotoelektryczny do ochrony bramki z pojedynczą wiązką
- Bardzo wysoki zasięg wykrywania
- Brak mierzalnych zakłóceń emitowanych na wszystkich częstotliwościach
- Niewrażliwy na światło otoczenia, nawet w przypadku lamp energooszczędnych
- Regulowane funkcje timera
- Wersja z akcesoriami w zakresie dostawy
| Opis produktu |
|---|
| bariera optyczna |
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | LA29-F1/116 | |
| Odbiornik | LK29-Z-F1/31/116 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 65 m | |
| Zakres wykrywania progu | 90 m | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 660 nm | |
| Pomoc w wyrównaniu | Czerwona dioda LED (w soczewce odbiornika) stale świeci: wiązka jest przerywana, miga: osiąganie punktu przełączania, zgaszona: wysekranjąca kontrola stabilności |
|
| Częstotliwość nadajnika | F1 = 25 kHz | |
| Średnica plamki świetlnej | około 1,3 m przy 65 m | |
| Opening angle | Nadajnik 1.2°, Nadajnik 5° |
|
| Limit światła otoczenia | 50000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 490 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED zielony | |
| Wskaźnik funkcji | Żółta dioda LED: 1. Dioda LED świeci się stale: sygnał > 2 x punkt przełączania (rezerwa funkcji) 2. Dioda LED miga: sygnał między 1 x punktem przełączania a 2 x punktem przełączania na 3. Dioda wyłączona: sygnał < punkt przełączania |
|
| Elementy sterujące | egulacja czułości (dostosowanie do < 25% efektywnego zakresu roboczego) | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 12 ... 240 V AC / DC | |
| Pobór mocy | ≤ 3,5 VA | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno włączone, przełączane. (do wyboru, przełączanie jasno / ciemno jest aktywowane tylko wtedy, gdy odbiornik ma wybrane „ciemne”). | |
| Wyjście sygnału | Przekaźnik, 1 alternator | |
| Napięcie przełączania | max. 250 V AC / DC | |
| Prąd przełączania | max. 2 A | |
| Moc przełączania | DC: max. 50 W AC: max. 500 VA | |
| Częstotliwość przełączania | 25 Hz | |
| Czas odpowiedzi | 20 ms | |
| Funkcja timera | Opóźnienie włączenia (GAN), opóźnienie wyłączenia (GAB), jeden strzał (IAB), opóźnienie włączenia-opóźnienia (GAN-GAB), programowalny zakres regulacji 0,1 ... 10 s |
|
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, napięcie znamionowe ≤ 250 V AC ze stopniem zanieczyszczenia 1-2 zgodny z IEC 60664-1 wyjście podstawa obwodu izolacja obwodu wejściowego zgodna z EN 50178, wartości znamionowe izolacji 230 V AC Uwaga! Klasa ochrony 2 obowiązuje tylko gdy przedział terminala jest zamknięty. |
|
| Zatwierdzenie CCC | Certyfikowany przez China Compulsory Certification (CCC) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | przedział zaciskowy z 8 zaciskami sprężynowymi dla przekroju przewodu 0,5 ... 1,5 mm 2 , zdejmowanie izolacji 7,5 ... 8,5 mm, dławik kablowy M16 x 1,5 | |
| Materiał | ||
| Obudowa | Plastik ABS | |
| Twarz optyczna | tworzywo pane | |
| Masa | 200 g (emiter i odbiornik) | |
| Informacje ogólne | ||
| Zakres dostawy | 2x OMH-RLK29-HW | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 9.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 39121528 |
