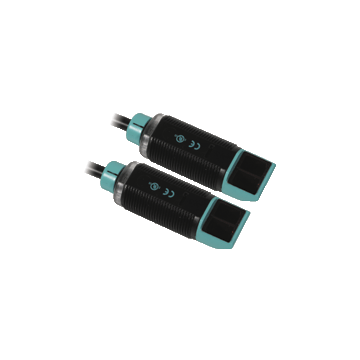

GD18-S/GV18-S/115/120 - 190530
Czujnik optyczny typu bariera Pepperl+Fuchs - komplet, średnica M18, optyka kątowa, sn=12 m, PNP/NO+NC, zasilanie 10-30 VDC, przewód 2 m, LED podczerwony, IP67, korpus tworzywo
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Thru-beam sensor GD18-S/GV18-S/115/120
- Wydajna linia w krótkiej plastikowej obudowie M18 do standardowych zastosowań
- Bardzo wysoki zasięg wykrywania
- Wskaźnik 4 diody LED dla widoczności 360 °
- Optyka kątowa
- Wersja na napięcie stałe
| Opis produktu |
|---|
| Czujnik typu bariera, obudowa gwintowana M18, obudowa z tworzywa sztucznego, boczna powierzchnia optyczna, zasięg wykrywania 12 m, światło czerwone, włączone światło / ciemność, wersja DC, 2 wyjścia PNP, kabel stały |
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | GD18-S/115 | |
| Odbiornik | GV18-S/115/120 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 12 m | |
| Zakres wykrywania progu | 17,5 m | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 640 nm | |
| Średnica plamki świetlnej | około 650 mm przy 17,5 m | |
| Opening angle | około 2 ° | |
| Optyka | boczny | |
| Limit światła otoczenia | 30000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 630 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, świecąca statycznie Zasilanie włączone | |
| Wskaźnik funkcji | Receiver: LED yellow, lights up when light beam is free, flashes when falling short of the operating reserve ; OFF when light beam is interrupted | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Prąd zasilania bez obciążenia | < 20 mA | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno włączone | |
| Wyjście sygnału | 2 PNP, uzupełniające, zabezpieczone przed zwarciem, otwarte kolektory | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ≤ 1,5 V DC | |
| Częstotliwość przełączania | 500 Hz | |
| Czas odpowiedzi | ≤ 1 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, Rated insulation voltage ≤ 50 V AC with pollution degree 1-2 according to IEC 60664-1 | |
| Aprobata UL | Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 60 ° C (-13 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | 2 m stały kabel | |
| Materiał | ||
| Obudowa | PC | |
| Twarz optyczna | PMMA | |
| Masa | około. 75 g na urządzenie | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 9.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 39121528 |
