E18/EV18-LAS/32/59/76A/92 - 229655
Bariera optyczna firmy Pepperl+Fuchs, komplet (nadajnik + odbiornik), zakres 0 ... 10 m, laser, zasilanie 10 ... 30 V DC, konektor M12-4pin, 1 wyjście PNP, ciemno-włącz1000 Hz, 0 ... 50 ° C, IP65
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu

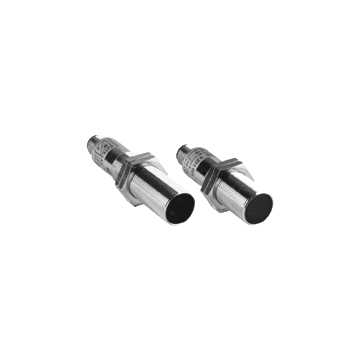

Najważniejsze parametry Thru-beam sensor E18/EV18-LAS/32/59/76a/92
- Laserowy czujnik wiązki przelotowej w obudowie M18
- Metalowa konstrukcja
- Automatyczne dostosowanie wartości progowej
- Bardzo wysoka dokładność przełączania
- Średnica wiązki światła < 1.5 mm
- Wejście testowe
| Opis produktu |
|---|
| Czujnik typu bariera laserowa, obudowa gwintowana M18, metalowa obudowa, przednia powierzchnia optyczna, zasięg wykrywania 10 m, czerwone światło, ciemne włączone, wersja DC, wyjście PNP, wejście testowe, wtyczka M12 |
| Komponenty systemu | ||
|---|---|---|
| Nadajnik | E18-LAS/92 | |
| Odbiornik | EV18-LAS/32/59/92 | |
| Ogólne specyfikacje | ||
| Efektywny zasięg wykrywania | 0 ... 10 m | |
| Zakres wykrywania progu | 18 m | |
| Źródło światła | Dioda laserowa | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Znamionowe parametry lasera | ||
| Klasa | LASEROWE ŚWIATŁO, NIE WSTAWIAJ SIĘ DO WIĄZKI | |
| Klasa lasera | 1 | |
| Długość fali | 650 nm | |
| Rozbieżność wiązki | 1 mrad | |
| Długość impulsu | 15 µs | |
| Częstotliwość powtarzania | 10 kHz | |
| max. pulse energy | < 10,2 nJ | |
| Rozmiar docelowy | 1,2 mm | |
| Odbiornik światła | fotodioda | |
| Średnica plamki świetlnej | około 2 mm przy zasięgu wykrywania 1,5 m | |
| Opening angle | Nadajnik +/-2° | |
| Optyka | czołowy | |
| Limit światła otoczenia | ||
| Światło ciągłe | 5000 Lux | |
| Histereza | 25 % | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 208.3 a | |
| Czas misji (T M ) | 7 a | |
| Pokrycie diagnostyczne (DC) | 60 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | LED yellow, lights up when light beam is free, flashes when falling short of the operating reserve | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | 10% | |
| Prąd zasilania bez obciążenia | emiter ≤ 25 mA, odbiornik ≤ 60 mA | |
| Wejście | ||
| Wejście testowe | Wyłączenie emitera emiter włączony: 0 ... + 3 V emiter wyłączony: + 5 V ... + U B |
|
| Wyjście | ||
| Stability alarm output | PNP, otwarty kolektor, zabezpieczone przed zwarciem nieaktywny: siła sygnału > około 30% siły przy czystej optyce aktywny: siła sygnału < około 30% siły przy czystej optyce |
|
| Rodzaj przełączania | dark-on | |
| Wyjście sygnału | 1 PNP, zabezpieczone przed zwarciem, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Bezpieczeństwo lasera | IEC 60825-1: 2007 | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na wstrząsy i uderzenia | IEC / EN 60068, pół-sinusoidalny, 30 gw kierunku X, Y i Z. | |
| Odporność na wibracje | IEC / EN 60068-2-6. Sinus 10-150 Hz, 5 gw każdym kierunku X, Y i Z. | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 50 ° C (32 ... 122 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP65 | |
| Podłączenie | 4-stykowe złącze M12 x 1 | |
| Materiał | ||
| Obudowa | mosiądz, niklowany | |
| Twarz optyczna | szkło | |
| Złącze | metal | |
| Masa | per 45 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270901 |
| ECLASS 12.0 | 27270901 |
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 9.0 | EC002716 |
| ETIM 8.0 | EC002716 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 39121528 |
