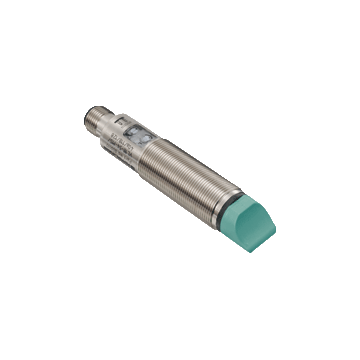

VL18-54-MS/32/40A/82B/118 - 800119
Czujnik refleksyjny firmy Pepperl+Fuchs, zakres 0 ... 3,5 m, światło czerwone, zasilanie 10 ... 30 V DC, klasa 2, konektor M12-4pin, 1 wyjście PNP, jasno / ciemno-włącz, przełączane500 Hz, -25 ... 70 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Retroreflective sensor VL18-54-MS/32/40a/82b/118
- Panel kontrolny z dobrze widocznym wyświetlaczem LED
- Wyraźne miganie diody LED w przypadku zwarcia
- Powierzchnia optyczna boczna, równo z obudową
- Możliwa instalacja wielu urządzeń, bez wzajemnych zakłóceń (bez przesłuchów)
- Niewrażliwy na światło otoczenia, nawet przy włączonych energooszczędnych lampach
- Klasa ochrony II
| Opis produktu |
|---|
| czujnika refleksyjnego z filtrem polaryzacyjnym |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 3,5 m | |
| Zakres wykrywania progu | 4 m | |
| Cel referencyjny | Odbłyśnik H50 | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 632 nm | |
| Filtr polaryzacyjny | tak | |
| Średnica plamki świetlnej | 160 mm przy odległości 3500 mm | |
| Opening angle | 3 ° | |
| Optyka | boczny | |
| Limit światła otoczenia | 30000 Lux ; zgodny z EN 60947-5-2:2007 | |
| Histereza | < 15 % | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 700 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, miga w przypadku zwarcia | |
| Wskaźnik funkcji | Żółta dioda LED, światło z wolną wiązką światła, miga, gdy brak kontroli stabilności, WYŁĄCZONE, gdy wiązka światła zostanie przerwana | |
| Elementy sterujące | Regulator czułości, przełącznik jasności / ciemności | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, klasa 2 | |
| Prąd zasilania bez obciążenia | < 25 mA | |
| Klasa ochrony | II, napięcie znamionowe ≤ 50 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1 | |
| Wyjście | ||
| Stability alarm output | 1 PNP, nieaktywny, gdy nie spełnia wymogów kontroli stabilności | |
| Rodzaj przełączania | jasno / ciemno włączone, przełączane | |
| Wyjście sygnału | 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | 30 V DC | |
| Prąd przełączania | max. 200 mA | |
| Spadek napięcia | ≤ 2,5 V DC | |
| Częstotliwość przełączania | 500 Hz | |
| Czas odpowiedzi | 1 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zgodność EAC | TR CU 020/2011 | |
| Aprobata UL | Na liście cULus, obudowa typu 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -30 ... 70 ° C (-22 ... 158 ° F) | |
| Wilgotność względna | 90%, bez kondensacji | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | 4-stykowe złącze M12 x 1 | |
| Materiał | ||
| Obudowa | mosiądz, niklowany | |
| Twarz optyczna | PMMA | |
| Masa | 60 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270902 |
| ECLASS 12.0 | 27270902 |
| ECLASS 11.0 | 27270902 |
| ECLASS 10.0.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 5.1 | 27270902 |
| ETIM 9.0 | EC002717 |
| ETIM 8.0 | EC002717 |
| ETIM 7.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 5.0 | EC002717 |
| UNSPSC 12.1 | 39121528 |
