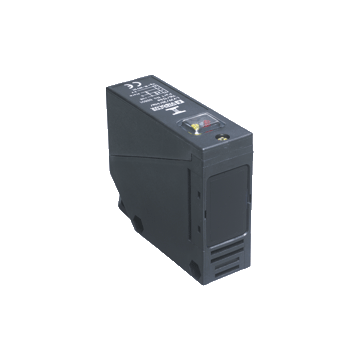

RL39-55/30/35/40A/116/126A - 088812
Czujnik refleksyjny firmy Pepperl+Fuchs, zakres 0 ... 17 m, czerwona dioda LED, zasilanie 10 ... 30 V DC, dławica PG9, 1 wyjście Push-Pull, jasno / ciemno-włącz, 300 Hz, -25 ... 55 ° C, IP67
Zapytaj o produkt:
RL39-55/30/35/40A/116/126A - 088812 1 161,10 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Retroreflective sensor RL39-55/30/35/40a/116/126a
- Widoczne czerwone światło
- Light-on/dark-on, switchable
- Stopień ochrony IP67
| Opis produktu |
|---|
| Czujnik refleksyjny bez filtra polaryzacyjnego |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 17 m | |
| Odległość odbłyśnika | 0,1 ... 17 m | |
| Zakres wykrywania progu | 20 m | |
| Cel referencyjny | Odbłyśnik H50 | |
| Źródło światła | Czerwona dioda LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Filtr polaryzacyjny | nie | |
| Limit światła otoczenia | IEC / EN 60947-5-2 , 10000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 800 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | Żółta dioda LED: stan przełączania i czerwona dioda LED: sygnalizacja przed usterką | |
| Elementy sterujące | Regulator zasięgu wykrywania, przełącznik włączania / wyłączania oświetlenia | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | 10% | |
| Prąd zasilania bez obciążenia | ≤ 20 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ 300 ms | |
| Wyjście | ||
| Stability alarm output | 1 NPN, aktywny, gdy brak kontroli stabilności | |
| Rodzaj przełączania | jasno / ciemno włączone | |
| Wyjście sygnału | 1 wyjście NPN, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 200 mA, obciążenie rezystancyjne | |
| Spadek napięcia | ≤ 3 V. | |
| Częstotliwość przełączania | ≤ 300 Hz | |
| Czas odpowiedzi | ≤ 1,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zgodność EAC | TR CU 020/2011 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Zatwierdzenia | CE | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 55 ° C (-13 ... 131 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 25 mm | |
| Wysokość obudowy | 64 mm | |
| Głębokość obudowy | 75 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | przedział zaciskowy PG9, ≤ 2,5 mm 2 | |
| Materiał | ||
| Obudowa | PBT | |
| Twarz optyczna | PMMA | |
| Masa | około 100 g | |
| Informacje ogólne | ||
| Zakres dostawy | Pomoc montażowa, Reflektor | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270902 |
| ECLASS 12.0 | 27270902 |
| ECLASS 11.0 | 27270902 |
| ECLASS 10.0.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 5.1 | 27270902 |
| ETIM 9.0 | EC002717 |
| ETIM 8.0 | EC002717 |
| ETIM 7.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 5.0 | EC002717 |
| UNSPSC 12.1 | 39121528 |
