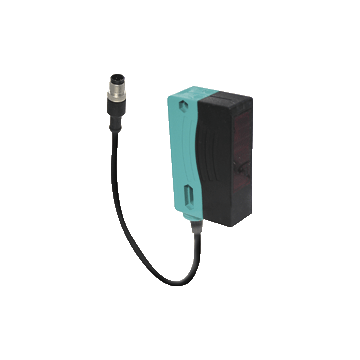

RL28-55-3018/44/47/115B - 180712
Czujnik refleksyjny firmy Pepperl+Fuchs, zakres 0 ... 8 m, światło czerwone, zasilanie 10 ... 30 V DC, przewód 0,2 z gniazdem M12-4pin, 2 wyjścia PNP / NO + NC, światło-włącz, 1000 Hz, -40 ... 60 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika refleksyjnego RL28-55-3018/44/47/115b
- Ultra jasne diody LED do włączania zasilania, słabego wskazywania sygnału i stanu przełączania
- Niewrażliwy na światło otoczenia, nawet przy włączonych energooszczędnych lampach
- Wodoodporny, stopień ochrony IP67
- Klasa ochrony II
| Opis produktu | ||
|---|---|---|
| czujnika refleksyjnego z filtrem polaryzacyjnym | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 8 m | |
| Odległość odbłyśnika | 0,05 ... 8 m | |
| Zakres wykrywania progu | 12 m | |
| Cel referencyjny | Odbłyśnik H60 40 mm x 60 mm | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 660 nm | |
| Filtr polaryzacyjny | tak | |
| Średnica plamki świetlnej | około 160 mm przy odległości 8 m | |
| Kąt rozbieżności | nadajnik 1.2°<br>nadajnik 2° | |
| Limit światła otoczenia | 80000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 950 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED zielony | |
| Wskaźnik funkcji | 2 diody LED żółte, zapalają się, gdy wiązka światła jest wolna, migają, gdy brakuje kontroli stabilności, zgasną, gdy wiązka światła zostanie przerwana | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Marszczyć | 10% | |
| Prąd zasilania bez obciążenia | ? 40 mA | |
| Wyjście | ||
| Rodzaj przełączania | światło włączone | |
| Wyjście sygnału | 2 PNP, uzupełniające, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarte kolektory | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 200 mA | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, napięcie znamionowe ? 250 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1 | |
| Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 25,8 mm | |
| Wysokość obudowy | 88 mm | |
| Głębokość obudowy | 54.3 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | ze stałym kablem 0,3 m i 4-pinowym złączem M12 | |
| Materiał | ||
| Obudowa | Plastik ABS | |
| Osłona optyki | plastikowy | |
| Masa | 70 g | |
