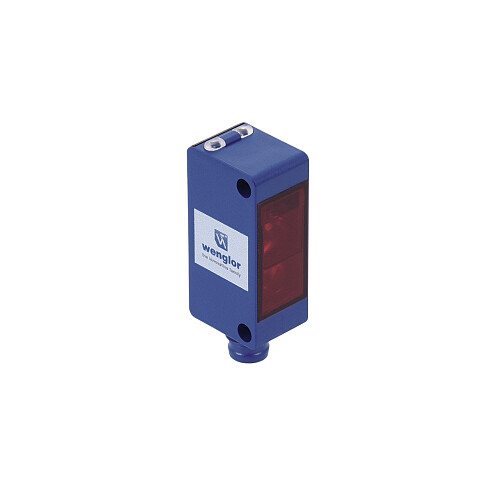

P1KL017
Czujnik optyczny refleksyjny firmy Wenglor, zakres=3000 mm, laser (red), zogniskowany, polaryzacja PNP NO + NC, zasilanie 10...30 V DC, 2000 Hz, IP67/IP68, podłączenie konektor M8-4 pin, materiał korpusu tworzywo
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Wenglor
Opisy produktu
- Monitorowanie stanu
- Detekcja bardzo małych części, zaczynając od 0,15 mm
- Optyka z wiązką zwężającą się
- Wysoka częstotliwość przełączania
- IO-Link 1.1
Czujnik odblaskowy działa z cienką wiązką lasera i reflektorem. Zogniskowana wiązka lasera klasy 1 wykrywa obiekty, na przykład podczas przeprowadzania kontroli instalacji, obecności, zaczynając od wielkości 0,15 milimetra w całym zakresie. Interfejs O-Link może być używany do konfigurowania barier odblaskowych (PNP / NPN, NC / NO, odległość przełączania), a także do odczytu stanów przełączania i wartości sygnałów.
| Parametry optyki | ||
|---|---|---|
| Zakres | 3000 mm | |
| Referencyjny reflektor / folia odblaskowa | RE6151BM | |
| Najmniejsza rozpoznawalna część | 0,15 mm | |
| Histereza przełączania | < 15 % | |
| Rodzaj światła | Laser (czerowny), zogniskowany | |
| Długość fali | 680 nm | |
| Filtr polaryzacyjny | tak | |
| Żywotność (T = +25 °C) | 100000 h | |
| klasa lasera (EN 60825-1) | 1 | |
| Max. natężenie światła otoczenia | 10000 Lux | |
| Średnica plamki świetlnej | 0,5 mm | |
| Ogniskowa/Focus | 180...220 mm | |
| Optyka z dwoma soczewkami | tak | |
| Dane elektryczne | ||
| Zasilanie | 10...30 V DC | |
| Zasilanie IO-Link | 18...30 V DC | |
| Konsumpcja (Ub = 24 V) | < 15 mA | |
| Częstotliwość przełączania | 2000 Hz | |
| Częstotliwość przełączania (tryb speed) | 4000 Hz | |
| Czas odpowiedzi | 0,25 ms | |
| Czas odpowiedzi (tryb speed) | 0,125 ms | |
| Dryft temperaturowy | < 10 % | |
| Zakres temperatury | -40...60 °C | |
| Spadek napięcia na wyjściu | < 2 V | |
| Wyjście przełączające / prąd przełączający | 100 mA | |
| Prąd różnicowy | < 50 µA | |
| Zabezpieczenie przed zwarciem i przeciążeniem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zamykanie | tak | |
| Interfejs | IO-Link V1.1 | |
| Klasa ochrony | III | |
| FDA | 1710976-001 | |

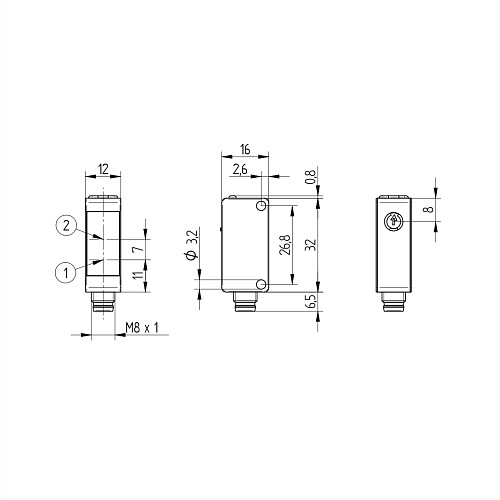

| Dane mechaniczne | ||
| Metoda konfiguracji | Potencjometr | |
| Materiał obudowy | Tworzywo | |
| Stopień ochrony IP | IP67/IP68 | |
| Podłączenie | konektor M8-4 pin | |
| Materiał osłony optyki | PMMA | |
| Dane istotne dla bezpieczeństwa | ||
| MTTFd (EN ISO 13849-1) | 2617,62 a | |
| Wyjście | ||
| IO-Link | tak | |
| PNP NO + NC | tak | |
