P1KL014

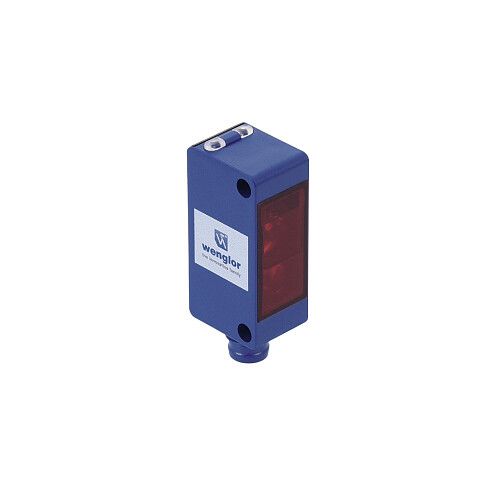

Czujnik optyczny refleksyjny firmy Wenglor, zakres=12000 mm, laser (czerowmy), współosiowy, polaryzacja NPN NO lub NC, zasilanie 10...30 V DC, 2000 Hz, IP67/IP68, podłączenie konektor M8-4 pin, materiał korpusu tworzywo
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Wenglor
Opisy produktu
- Monitorowanie stanu
- Detekcja bardzo małe części, zaczynając od 1 mm
- Wysoka częstotliwość przełączania
- IO-Link 1.1
Czujnik odblaskowy działa z cienką wiązką lasera i reflektorem. Skolimowana wiązka laserowa klasy 1 wykrywa obiekty, na przykład podczas przeprowadzania kontroli instalacji, obecności, zaczynając od wielkości jednego milimetra w całym zakresie. Interfejs O-Link może być używany do konfigurowania barier odblaskowych (PNP / NPN, NC / NO, odległość przełączania), a także do odczytu stanów przełączania i wartości sygnałów.
Parametry optyki | ||
---|---|---|
Zakres | 12000 mm | |
Referencyjny reflektor / folia odblaskowa | RE6151BM | |
Najmniejsza rozpoznawalna część | zobacz tabele nr. 2 | |
Histereza przełączania | < 15 % | |
Rodzaj światła | Laser (czerwomy), współosiowy | |
Długość fali | 655 nm | |
Filtr polaryzacyjny | tak | |
Żywotność (T = +25 °C) | 100000 h | |
klasa lasera (EN 60825-1) | 1 | |
Max. natężenie światła otoczenia | 10000 Lux | |
Średnica plamki świetlnej | zobacz tabele nr. 1 | |
Optyka z dwoma soczewkami | tak | |
Dane elektryczne | ||
Zasilanie | 10...30 V DC | |
Zasilanie IO-Link | 18...30 V DC | |
Konsumpcja (Ub = 24 V) | < 15 mA | |
Częstotliwość przełączania | 2000 Hz | |
Częstotliwość przełączania (tryb speed) | 4000 Hz | |
Czas odpowiedzi | 0,25 ms | |
Czas odpowiedzi (tryb speed) | 0,125 ms | |
Dryft temperaturowy | < 10 % | |
Zakres temperatury | -40...60 °C | |
Spadek napięcia na wyjściu | < 2 V | |
Wyjście przełączające / prąd przełączający | 100 mA | |
Prąd różnicowy | < 50 µA | |
Zabezpieczenie przed zwarciem i przeciążeniem | tak | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Zamykanie | tak | |
Interfejs | IO-Link V1.1 | |
Klasa ochrony | III | |
FDA | 1710976-001 | |

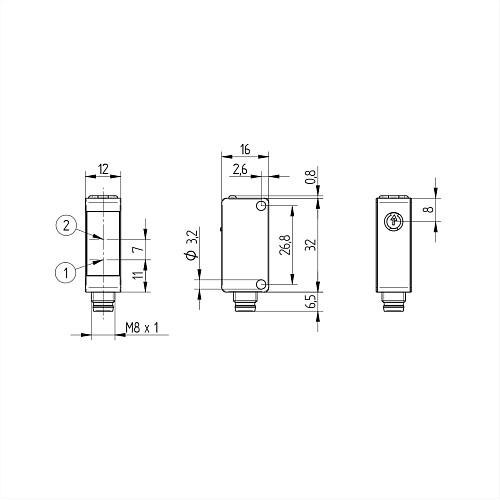

Dane mechaniczne | ||
Metoda konfiguracji | Potencjometr | |
Materiał obudowy | Tworzywo | |
Stopień ochrony IP | IP67/IP68 | |
Podłączenie | konektor M8-4 pin | |
Materiał osłony optyki | PMMA | |
Dane istotne dla bezpieczeństwa | ||
MTTFd (EN ISO 13849-1) | 2617,62 a | |
Wyjście | ||
IO-Link | tak | |
NPN NO/NC przełączny | tak |
