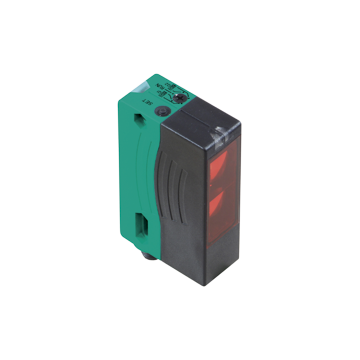

OQR50M-R300-2EP-V1 - 254272
Czujnik refleksyjny firmy Pepperl+Fuchs, zakres 0 ... 50 m, światło czerwone, zasilanie 10 ... 30 V DC, konektor M12-4pin, 2 wyjścia uniwersalne Push-Pull, 50 Hz, -40 ... 55 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Retroreflective sensor (PRT) OQR50M-R300-2EP-V1
- Technologia pulsowania (PRT)
- Zoptymalizowany do użytku ze stałymi reflektorami
- Dobra orientacja dzięki czerwonej diodzie LED transmisji
- Niezawodne wykrywanie odbijających się metalowych obiektów
| Opis produktu |
|---|
| Czujnik refleksyjny z technologią rdzenia pomiarowego |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 50 m | |
| Odległość odbłyśnika | 0,2 ... 50 m | |
| Cel referencyjny | 3 x REF-H100 | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Etykietowanie grup ryzyka LED | grupa zwolniona | |
| Odchylenie kątowe | max. ± 2° | |
| Metoda pomiaru | Technologia pulsowania (PRT) | |
| Średnica plamki świetlnej | około 16 cm x 18 cm przy odległości 10 m | |
| Limit światła otoczenia | 50000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 100 a | |
| Czas misji (T M ) | 10 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED zielony | |
| Wskaźnik funkcji | 2 żółte diody LED dla stanu przełączania | |
| Wskaźnik Teach-In | Teach-In: LED migający zielony / żółty ekwipunek; 2,5 Hz Błąd uczenia: miga dioda LED zielona / żółta bez wyposażenia; 8,0 Hz |
|
| Elementy sterujące | 5-stopniowy przełącznik obrotowy do wyboru trybów pracy (ustawienie progu i tryby pracy) | |
| Elementy sterujące | Przełącznik do ustawiania wartości progowych | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | 10% w ramach tolerancji podaży | |
| Prąd zasilania bez obciążenia | ≤ 80 mA / 24 V DC | |
| Opóźnienie czasowe przed dostępnością | < 0,7 s, dla temperatur < - zgodność specyfikacji 30 ° C 5 minut po włączeniu zasilania | |
| Wyjście | ||
| Wyjście sygnału | 2 wyjścia push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Częstotliwość przełączania | 50 Hz | |
| Czas odpowiedzi | 5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 55 ° C (-40 ... 131 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 25,8 mm | |
| Wysokość obudowy | 88 mm | |
| Głębokość obudowy | 54.3 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 4-stykowe złącze M12 x 1 | |
| Materiał | ||
| Obudowa | Plastik ABS | |
| Twarz optyczna | PMMA | |
| Masa | 90 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270902 |
| ECLASS 12.0 | 27270902 |
| ECLASS 11.0 | 27270902 |
| ECLASS 10.0.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 5.1 | 27270902 |
| ETIM 9.0 | EC002717 |
| ETIM 8.0 | EC002717 |
| ETIM 7.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 5.0 | EC002717 |
| UNSPSC 12.1 | 39121528 |
