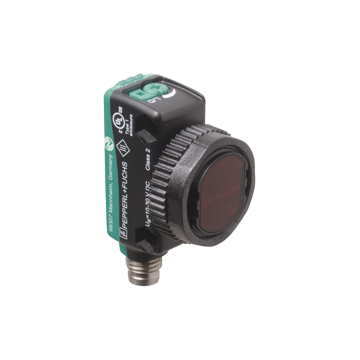

OBR12M-R103-2EP-IO-V31-L - 267075-100298
Czujnik refleksyjny laserowy firmy Pepperl+Fuchs, zakres 0 ... 12 m, laser, zasilanie 10 ... 30 V DC, konektor M8-4pin, 2 wyjścia uniwersalne Push-Pull, 2000 Hz, -40 ... 60 ° C, IP67 / IP68 / IP69K
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Laser retroreflective sensor OBR12M-R103-2EP-IO-V31-L
- Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
- Czujniki laserowe DuraBeam - trwałe i przydatne jak LED
- Extended temperature range
-40 °C ... 60 °C - Wysoki stopień ochrony IP69K
- IO-Link interface for service and process data
Opis produktu |
---|
czujnik refleksyjny laserowy |
Ogólne specyfikacje | ||
---|---|---|
Efektywny zasięg wykrywania | 0 ... 12 m | |
Odległość odbłyśnika | 0,25 ... 12 m | |
Zakres wykrywania progu | 15 m | |
Cel referencyjny | Odbłyśnik H50 | |
Źródło światła | Dioda laserowa | |
Rodzaj światła | modulowane widzialne światło czerwone | |
Filtr polaryzacyjny | tak | |
Znamionowe parametry lasera | ||
Klasa | LASEROWE ŚWIATŁO, NIE WSTAWIAJ SIĘ DO WIĄZKI | |
Klasa lasera | 1 | |
Długość fali | 680 nm | |
Rozbieżność wiązki | > 5 mrad d63 < 2 mm w zakresie 250 mm ... 750 mm | |
Długość impulsu | 1,6 µs | |
Częstotliwość powtarzania | max. 17.6 kHz | |
max. pulse energy | 9,6 nJ | |
Średnica plamki świetlnej | około 30 mm przy odległości 12 m | |
Opening angle | około 0.3 ° | |
Limit światła otoczenia | EN 60947-5-2 | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF d | 672 a | |
Czas misji (T M ) | 20 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Wskaźniki / środki operacyjne | ||
Wskaźnik działania | Dioda zielona: ciągłe świecenie - zasilanie włączone miganie (4 Hz) - zwarcie miganie z krótką przerwą (1 Hz) - tryb IO-Link |
|
Wskaźnik funkcji | Żółta dioda LED: Świeci światłem ciągłym - ścieżka światła czysta Świeci światłem ciągłym - wykryto obiekt Miga (4 Hz) - niewysekranjąca rezerwa działania |
|
Elementy sterujące | Przełącznik zmiany jasności / ciemności | |
Elementy sterujące | regulacja czułości | |
Wskaźnik parametryzacji | Komunikacja IO-Link: zielona dioda LED gaśnie na krótko (1 Hz) | |
Specyfikacje elektryczne | ||
Napięcie robocze | 10 ... 30 V DC | |
Sinusoida | max. 10% | |
Prąd zasilania bez obciążenia | < 20 mA przy napięciu zasilania 24 V. | |
Klasa ochrony | III | |
Interfejs | ||
Typ interfejsu | IO-Link (przez C / Q = styk 4) | |
IO-Link revision | 1.1 | |
Identyfikator urzadzenia | 0x110205 (1114629) | |
Szybkość transmisji | COM2 (38.4 kBit/s) | |
Min. czas cyklu | 2,3 ms | |
Szerokość danych procesowych | Dane procesowe wejście 2 Bit Dane procesowe wyjście 2 Bit |
|
Obsługa trybu SIO | tak | |
Kompatybilny typ portu głównego | A | |
Wyjście | ||
Rodzaj przełączania | Rodzaj przełączania czujnika jest ustawialny. Domyślne ustawienie to: C / Q - Pin4: NPN normalnie otwarty / ciemny-on, PNP normalnie zamknięty / light-on, IO-Link / Q - Pin2: NPN normalnie zamknięty / light-on, PNP normalnie otwarte / ciemne |
|
Wyjście sygnału | 2 push-pull (4 in 1) outputs, short-circuit protected, reverse polarity protected, overvoltage protected | |
Napięcie przełączania | max. 30 V DC | |
Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
Kategoria użytkowania | DC-12 and DC-13 | |
Spadek napięcia | ≤ 1,5 V DC | |
Częstotliwość przełączania | 2000 Hz | |
Czas odpowiedzi | 250 µs | |
Dostosowanie | ||
Interfejs komunikacyjny | IEC 61131-9 | |
Standard produktu | EN 60947-5-2 | |
Bezpieczeństwo lasera | EN 60825-1:2014 | |
Aprobaty i certyfikaty | ||
Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
Zatwierdzenie FDA | IEC 60825-1: 2007 Zgodny z 21 CFR 1040.10 i 1040.11, z wyjątkiem odchyleń zgodnie z obwieszczeniem dotyczącym lasera nr 50 z dnia 24 czerwca 2007 r. | |
Warunki otoczenia | ||
Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) |
|
Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
Specyfikacja mechaniczna | ||
Szerokość obudowy | 15 mm | |
Wysokość obudowy | 43,9 mm | |
Głębokość obudowy | 26.7 mm | |
Stopień ochrony | IP67 / IP69 / IP69K | |
Podłączenie | Złącze M8 x 1, 4 piny | |
Materiał | ||
Obudowa | PC (poliwęglan) | |
Twarz optyczna | PMMA | |
Masa | około 12 g |
System | Classcode |
---|---|
ECLASS 13.0 | 27270902 |
ECLASS 12.0 | 27270902 |
ECLASS 11.0 | 27270902 |
ECLASS 10.0.1 | 27270902 |
ECLASS 9.0 | 27270902 |
ECLASS 8.0 | 27270902 |
ECLASS 5.1 | 27270902 |
ETIM 9.0 | EC002717 |
ETIM 8.0 | EC002717 |
ETIM 7.0 | EC002717 |
ETIM 6.0 | EC002717 |
ETIM 5.0 | EC002717 |
UNSPSC 12.1 | 39121528 |
