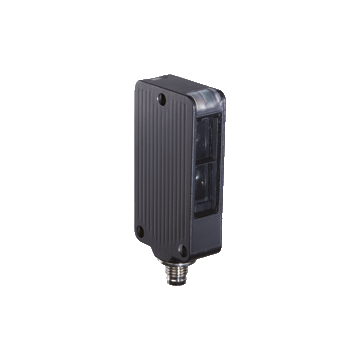

MLV41-55-IO/98/103 - 221550
Czujnik refleksyjny firmy Pepperl+Fuchs, zakres 0 ... 7 m, światło czerwone, zasilanie 10 ... 30 V DC, konektor M8-3pin, 1 wyjście PNP, 1000 Hz, -40 ... 60 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Retroreflective sensor MLV41-55-IO/98/103
- Wytrzymała seria w odpornej na korozję metalowej obudowie
- IO-Link interface for service and process data
- Niezwykle wysoka częstotliwość przełączania
- Przejrzysta i funkcjonalna koncepcja wyświetlania dla trybów pracy
- Odporny na cięzkie warunki: niezawodny w każdych warunkach
- Aluminiowa obudowa z wysokiej jakości powłoką Delta-Seal
| Opis produktu |
|---|
| Solidny czujnik refleksyjny z filtrem polaryzacyjnym, kompaktowa obudowa, interfejs IO-Link, zasięg wykrywania 7 m, czerwone światło, ciemne włączenie, wyjście PNP, wtyczka M8 |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 7 m | |
| Odległość odbłyśnika | 0,1 ... 8 m | |
| Zakres wykrywania progu | 10 m | |
| Cel referencyjny | Odbłyśnik H85-2 | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 625 nm | |
| Filtr polaryzacyjny | tak | |
| Odchylenie kątowe | max. ± 1.5 ° | |
| Średnica plamki świetlnej | około 300 mm przy zasięgu wykrywania 8,5 m | |
| Opening angle | 1,5 ° | |
| Optyka | czołowy | |
| Limit światła otoczenia | 20000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 844 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, świecąca statycznie Zasilanie włączone, Wskaźnik spadku napięcia: Zielona dioda LED, pulsująca (około 0,8 Hz), zwarcie: Dioda zielona migająca (około 4 Hz), komunikacja łącza IO: zielona dioda gaśnie na krótko (1 Hz) | |
| Wskaźnik funkcji | LED yellow, lights up when light beam is free, flashes when falling short of the operating reserve | |
| Elementy sterujące | Żaden | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | max. 30 mA | |
| Interfejs | ||
| Typ interfejsu | IO-Link | |
| Protokół | IO-Link V1.0 | |
| Tryb | COM2 (38.4 kBit/s) | |
| Wyjście | ||
| Wyjście sygnału | 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ≤ 2,5 V DC | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | cULus na liście 57M3 (tylko w połączeniu z zasilaczem klasy UL 2; obudowa typu 1) | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 31 mm | |
| Wysokość obudowy | 56,5 mm | |
| Głębokość obudowy | 13.6 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | Złącze M8 x 1, 3-pinowe | |
| Materiał | ||
| Obudowa | Aluminium powlekane Delta-Seal | |
| Twarz optyczna | szyba szyby | |
| Złącze | metal | |
| Masa | 50g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270902 |
| ECLASS 12.0 | 27270902 |
| ECLASS 11.0 | 27270902 |
| ECLASS 10.0.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 5.1 | 27270902 |
| ETIM 9.0 | EC002717 |
| ETIM 8.0 | EC002717 |
| ETIM 7.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 5.0 | EC002717 |
| UNSPSC 12.1 | 39121528 |
