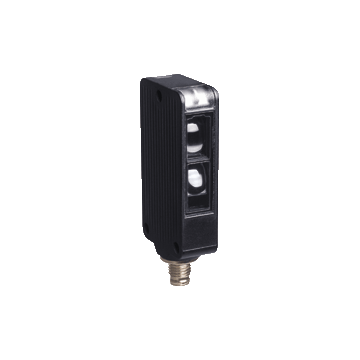

MLV41-55/40A/92/102/126B - 221549
Czujnik refleksyjny firmy Pepperl+Fuchs, zakres 0 ... 8 m, światło czerwone, zasilanie 10 ... 30 V DC, konektor M12-4pin, 1 wyjście Push-Pull, jasno / ciemno-włącz1000 Hz, -40 ... 60 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Retroreflective sensor MLV41-55/40a/92/102/126b
- Wytrzymała seria w odpornej na korozję metalowej obudowie
- Niezwykle wysoka częstotliwość przełączania
- Przejrzysta i funkcjonalna koncepcja wyświetlania dla trybów pracy
- Odporny na cięzkie warunki: niezawodny w każdych warunkach
- Aluminiowa obudowa z wysokiej jakości powłoką Delta-Seal
| Opis produktu |
|---|
| Wytrzymały czujnik refleksyjny z filtrem polaryzacyjnym, kompaktowa obudowa, zasięg wykrywania 8 m, światło czerwone, światło włączone / ciemne, wyjście NPN, wyjście słabego sygnału, wtyczka M12 |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 8 m | |
| Odległość odbłyśnika | 0,1 ... 8 m | |
| Zakres wykrywania progu | 10 m | |
| Cel referencyjny | Odbłyśnik H85-2 | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 625 nm | |
| Filtr polaryzacyjny | tak | |
| Odchylenie kątowe | max. ± 1.5 ° | |
| Średnica plamki świetlnej | około 300 mm przy zasięgu wykrywania 8,5 m | |
| Opening angle | 1,5 ° | |
| Optyka | czołowy | |
| Limit światła otoczenia | 20000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 844 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, świecąca statycznie Zasilanie włączone, Wskaźnik podnapięcia: Zielona dioda LED, pulsująca (około 0,8 Hz), zwarcie: Dioda zielona migająca (około 4 Hz) | |
| Wskaźnik funkcji | LED yellow, lights up when light beam is free, flashes when falling short of the operating reserve | |
| Elementy sterujące | Przełącznik obrotowy do jasnego / ciemnego | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | max. 30 mA | |
| Wyjście | ||
| Stability alarm output | 1 rezerwa funkcji NPN wyjście (alarm), zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Rodzaj przełączania | jasno / ciemno po włączeniu | |
| Wyjście sygnału | 1 wyjście NPN, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ≤ 2,5 V DC | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | cULus na liście 57M3 (tylko w połączeniu z zasilaczem klasy UL 2; obudowa typu 1) | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 31 mm | |
| Wysokość obudowy | 56,5 mm | |
| Głębokość obudowy | 13.6 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 4-stykowe złącze M12 x 1 | |
| Materiał | ||
| Obudowa | Aluminium powlekane Delta-Seal | |
| Twarz optyczna | szyba szyby | |
| Złącze | metal | |
| Masa | 50g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270902 |
| ECLASS 12.0 | 27270902 |
| ECLASS 11.0 | 27270902 |
| ECLASS 10.0.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 5.1 | 27270902 |
| ETIM 9.0 | EC002717 |
| ETIM 8.0 | EC002717 |
| ETIM 7.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 5.0 | EC002717 |
| UNSPSC 12.1 | 39121528 |
