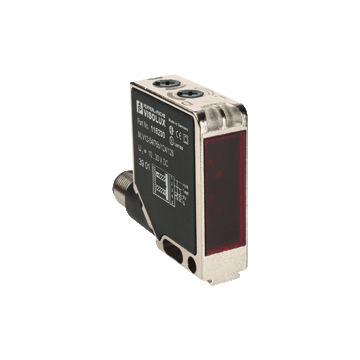

MLV12-54-LAS/92/150 - 196095
Czujnik refleksyjny firmy Pepperl+Fuchs, zakres 0 ... 12 m, laser, zasilanie 10 ... 30 V DC, konektor M12-4pin, 1 wyjście NPN + 1 wyjście PNP, jasno / ciemno-włącz, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika refleksyjnego MLV12-54-LAS/92/150
- Seria czujników w szeroko stosowanej standardowej obudowie
- Widoczne czerwone światło, pulsujące światło LASEROWE
- Precyzja: wysoki stopień powtarzalności dzięki małej plamce świetlnej
- Obiekty można niezawodnie wykryć od 0 mm: brak martwej strefy
- Odporny na cięzkie warunki: niezawodny w każdych warunkach
- Wysoka stabilność dzięki metalowej ramie obudowy
| Opis produktu | ||
|---|---|---|
| Laserowy czujnik refleksyjny, mała konstrukcja, filtr polaryzacyjny, zasięg wykrywania 21 m, czerwone światło lasera, włączone światło / ciemność, 1 wyjście PNP / 1 wyjście NPN, wtyczka M12 | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 12 m | |
| Zakres wykrywania progu | 17 m | |
| Źródło światła | Dioda laserowa | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Filtr polaryzacyjny | tak | |
| Znamionowe parametry lasera | ||
| Klasa lasera | 1 | |
| Długość fali | 650 nm | |
| Średnica plamki świetlnej | około 5 mm x 12 mm przy zasięgu wykrywania 15 m | |
| Kąt rozbieżności | 0.02 ° | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 930 a | |
| Czas misji (T <sub> M </sub>) | 10 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | 2 diody LED żółte, zapalają się, gdy wiązka światła jest wolna, migają, gdy brakuje kontroli stabilności, zgasną, gdy wiązka światła zostanie przerwana | |
| Elementy sterujące | Przełącznik obrotowy do regulacji jasności / ciemności | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno po włączeniu | |
| Wyjście sygnału | Wyjście 1 NPN i 1 PNP, bezpośrednie przełączanie, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standard produktu | EN 60947-5-2:2007, IEC 60947-5-2:2007 | |
| Odporność na wstrząsy i uderzenia | IEC / EN 60068. pół-sinusoidalny, 40 g w każdym kierunku X, Y i Z. | |
| Odporność na wibracje | IEC / EN 60068-2-6. Sinus 10-150 Hz, 5 gw każdym kierunku X, Y i Z. | |
| Klasa lasera | IEC 60825-1: 2007 Zgodny z 21 CFR 1040.10 i 1040.11, z wyjątkiem odchyleń zgodnie z obwieszczeniem dotyczącym lasera nr 50 z dnia 24 czerwca 2007 r. | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 41,5 mm | |
| Wysokość obudowy | 49 mm | |
| Głębokość obudowy | 15 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 4-stykowe, metalowe złącze M12, obracane o 90 ° | |
| Materiał | ||
| Obudowa | Rama: niklowana, odlew cynkowy ,, Boczniki: tworzywo PC wzmocnione włóknem szyba | |
| Osłona optyki | tworzywo pane | |
