MLV12-54-2563/49/124 - 118147
Czujnik pożarowe firmy Pepperl+Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu

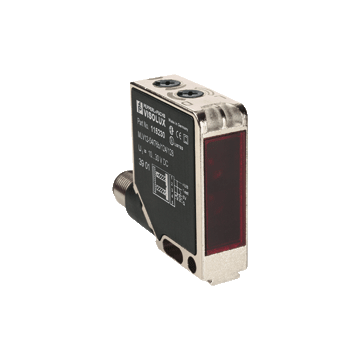

Najważniejsze parametry Fire protection retroreflective sensor MLV12-54-2563/49/124
- Mały fotoelektryczny czujnik przeciwpożarowy do urządzeń zabezpieczających na barierach ogniowych
- Homologacja zgodnie z raportem z badań VdS FSA i produkcja monitorowana z zewnątrz (Ü Symbol)
- Wysoka ochrona przed kontaktem
- Niewrażliwy na światło otoczenia, nawet przy włączonych energooszczędnych lampach
| Opis produktu |
|---|
| Mały fotoelektryczny czujnik przeciwpożarowy |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 2,1 m (z odbłyśnikiem H60) | |
| Odległość odbłyśnika | 0,2 ... 2,1 m | |
| Cel referencyjny | Odbłyśnik H60 | |
| Źródło światła | LED 645 nm | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Średnica plamki świetlnej | około 70 mm | |
| Opening angle | 1,5 ° | |
| Limit światła otoczenia | 50000 Lux | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, miga w przypadku zwarcia | |
| Wskaźnik funkcji | 2 diody LED żółte, zapalają się, gdy wiązka światła jest wolna, migają, gdy brakuje kontroli stabilności, zgasną, gdy wiązka światła zostanie przerwana | |
| Elementy sterujące | Przełącznik obrotowy do jasnego / ciemnego | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | max. 40 mA | |
| Klasa ochrony | II, napięcie znamionowe ≤ 300 V AC ze stopniem zanieczyszczenia 1-2 zgodne z IEC 60664-1 | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno po włączeniu | |
| Wyjście sygnału | Wyjście 1 NPN i 1 PNP, bezpośrednie przełączanie, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 0,2 A. | |
| Spadek napięcia | ≤ 2,5 V DC | |
| Częstotliwość przełączania | ≤ 40 Hz | |
| Czas odpowiedzi | 10 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2 smoke insensitive do 2 dB/m ( EN 54-12 ) |
|
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Zatwierdzenia | VdS/DIBt certificate of compliance No. 25020 , approval number Z-6.510-2295 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Wilgotność względna | 30% ... 85% bez kondensacji; Bez oblodzenia | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | 5-stykowe złącze M12 x 1 z metalowym gwintem, obracane o 90 ° | |
| Materiał | ||
| Obudowa | Rama: niklowana, odlew cynkowy ,, Boczniki: tworzywo PC wzmocnione włóknem szyba | |
| Twarz optyczna | tworzywo pane | |
| Masa | 60 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270902 |
| ECLASS 12.0 | 27270902 |
| ECLASS 11.0 | 27270902 |
| ECLASS 10.0.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 5.1 | 27270902 |
| ETIM 9.0 | EC002717 |
| ETIM 8.0 | EC002717 |
| ETIM 7.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 5.0 | EC002717 |
| UNSPSC 12.1 | 39121528 |
