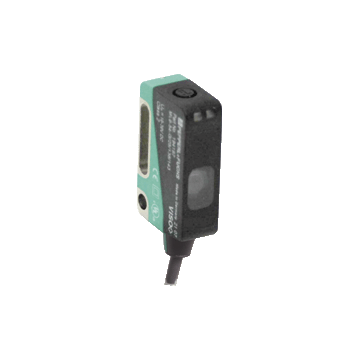

ML9-54-G/82B/103/115 - 194201
Czujnik refleksyjny firmy Pepperl+Fuchs, zakres 0 ... 3,5 m w trybie TEACH 0 ... 5,7 m w trybie normalnym, światło czerwone, zasilanie 10 ... 30 V DC, klasa 2, przewód 2 m, 1 wyjście PNP, ciemno-włącz1000 Hz, -20 ... 60 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Retroreflective sensor ML9-54-G/82b/103/115
- Ultra jasne diody LED do włączania zasilania, słabego wskazywania sygnału i stanu przełączania
- Wyraźne miganie diody LED w przypadku zwarcia
- TEACH-IN
- Automatyczna regulacja w przypadku zabrudzenia w trybie wykrywania kontrastu
- Niewrażliwy na światło otoczenia, nawet przy włączonych energooszczędnych lampach
- Zabezpieczony przed wzajemnymi zakłóceniami (bez przesłuchów)
- Klasa ochrony II
| Opis produktu |
|---|
| Czujnik refleksyjny z filtrem polaryzacyjnym do wykrywania wyraźnych obiektów |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 3,5 mw trybie NAUKA 0 ... 5,7 mw trybie normalnym |
|
| Odległość odbłyśnika | 0 ... 3,5 m w trybie NAUKA 0 ... 5,7 mm w trybie normalnym |
|
| Zakres wykrywania progu | 7,6 m | |
| Cel referencyjny | Odbłyśnik H85-2 | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 660 nm | |
| Filtr polaryzacyjny | tak | |
| Odchylenie kątowe | max. ± 1° | |
| Średnica plamki świetlnej | około 40 mm przy zasięgu wykrywania 1 m | |
| Opening angle | 1.7 ° | |
| Limit światła otoczenia | 40000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 1050 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, świecąca statycznie Zasilanie włączone, Wskaźnik podnapięcia: Zielona dioda LED, pulsująca (około 0,8 Hz), zwarcie: Dioda zielona migająca (około 4 Hz) | |
| Wskaźnik funkcji | LED yellow: switching state ; Operating reserve ; Teach-In | |
| Elementy sterujące | Klucz Teach-In | |
| Poziomy wykrywania kontrastu | 10% - czyste, wypełnione wodą butelki PET | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, klasa 2 | |
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | <20 mA przy 24 V DC | |
| Wyjście | ||
| Stability alarm output | 1 rezerwa funkcji PNP wyjście (alarm), zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją, otwarty kolektor | |
| Rodzaj przełączania | dark-on | |
| Wyjście sygnału | 1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 500 µs | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, napięcie znamionowe ≤ 50 V AC ze stopniem zanieczyszczenia 1-2 zgodnie z IEC 60664-1 izolacja funkcjonalna wg. zgodnie z DIN EN 50178 | |
| Aprobata UL | cULus | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 23 mm | |
| Wysokość obudowy | 38 mm | |
| Głębokość obudowy | 11 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 2 m stały kabel | |
| Materiał | ||
| Obudowa | PC (Makrolon wzmocniony włóknem szklanym) | |
| Twarz optyczna | szkło | |
| Masa | około 25 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270902 |
| ECLASS 12.0 | 27270902 |
| ECLASS 11.0 | 27270902 |
| ECLASS 10.0.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 5.1 | 27270902 |
| ETIM 9.0 | EC002717 |
| ETIM 8.0 | EC002717 |
| ETIM 7.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 5.0 | EC002717 |
| UNSPSC 12.1 | 39121528 |
