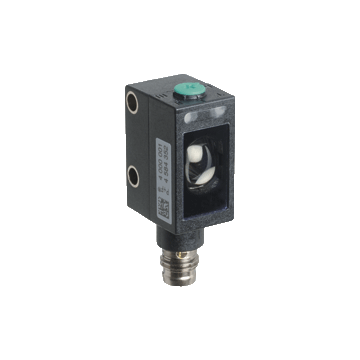

ML4.2-54-G/40B/95/110 - 239662
Czujnik refleksyjny firmy Pepperl+Fuchs, zakres 0 ... 3,5 m w trybie TEACH 0 ... 5 m w położeniu przełącznika „N”, zasilanie 10 ... 30 V DC, konektor M8-4pin, 1 wyjście uniwersalne Push-Pull, jasno/ciemno-włącz, 1 kHz, -20 ... 60 ° C, IP67 / IP69K
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika refleksyjnego ML4.2-54-G/40b/95/110
- Precyzyjne czujniki do złożonych zastosowań
- Miniaturowa konstrukcja z bardzo solidnymi i wszechstronnymi opcjami montażu
- Powierzchnia optyczna wykonana ze szkła odpornego na zarysowania do obszarów narażonych na duże zabrudzenia
- Niezawodne rozpoznawanie obiektów odbijających światło i przeźroczystego szkła
- Dwie konstrukcję w jednym: tryb detekcji wyraźnego obiektu lub odbicia z dużym zasięgiem
- Przełącznik TEACH-IN do ustawiania poziomów wykrywania kontrastu
- Automatyczna regulacja w przypadku zabrudzenia w trybie wykrywania kontrastu
| Opis produktu | ||
|---|---|---|
| Czujnik refleksyjny do złożonych zastosowań, miniaturowa konstrukcja, wykrywanie wyraźnych obiektów, zasięg wykrywania 6 m, czerwone światło, włączone światło / ciemność, wyjście push-pull, wtyczka M8 | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 3,5 m w trybie TEACH 0 ... 5 m w położeniu przełącznika „N” | |
| Odległość odbłyśnika | 0 ... 3,5 m w trybie TEACH 0 ... 5 m w położeniu przełącznika „N” | |
| Zakres wykrywania progu | 6 m | |
| Cel referencyjny | Odbłyśnik H85-2 | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 660 nm | |
| Filtr polaryzacyjny | tak | |
| Odchylenie kątowe | max. ± 1° | |
| Średnica plamki świetlnej | około 40 mm przy zasięgu wykrywania 1 m | |
| Kąt rozbieżności | 1.7 ° | |
| Limit światła otoczenia | ||
| Światło ciągłe | 40000 Lux | |
| Modulowane światło | 5000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 980 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona, ??świecąca statycznie Zasilanie włączone, Wskaźnik podnapięcia: Zielona dioda LED, pulsująca (około 0,8 Hz), zwarcie: Dioda zielona migająca (około 4 Hz) | |
| Wskaźnik funkcji | LED żółty: stan przełączania; Kontrola stabilności; Teach-In | |
| Elementy sterujące | 5-stopniowy przełącznik do ustawiania poziomów wykrywania kontrastu. <br> | |
| Poziomy wykrywania kontrastu | pozycja przełącznika I: 10% - czyste, wypełnione wodą butelki PET <br> pozycja przełącznika II: 18% - butelki z przezroczystego szkła <br> pozycja przełącznika III: 40% - kolorowe szkło lub materiały nieprzezroczyste <br> regulowane dzięki funkcji Teach-I | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Marszczyć | max. 10% | |
| Prąd zasilania bez obciążenia | <15 mA przy 24 V DC | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno na przełączanym elektrycznie, Pin 2 otwarty lub przy 0V = włączanie światła, Pin 2 przy + UB = włączanie ciemne | |
| Wyjście sygnału | Wyjście 1 push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ? 2,5 V DC | |
| Częstotliwość przełączania | 1 kHz | |
| Czas odpowiedzi | 500 µs | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na wstrząsy i uderzenia | IEC / EN 60068. pół-sinusoidalny, 40 g w każdym kierunku X, Y i Z. | |
| Odporność na wibracje | IEC / EN 60068-2-6. Sinus 10-2000 Hz, 10 gw każdym kierunku X, Y i Z. | |
| Aprobaty i certyfikaty | ||
| Zgodność CE | tak | |
| Aprobata UL | Lista cULus | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Temperatura przechowywania | -20 ... 75 ° C (-4 ... 167 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 13,9 mm | |
| Wysokość obudowy | 31,4 mm | |
| Głębokość obudowy | 18 mm | |
| Stopień ochrony | IP67 / IP69K | |
| Podłączenie | Złącze M8 x 1, 4 piny | |
| Materiał | ||
| Obudowa | ABS | |
| Osłona optyki | szyba szyby | |
| Masa | około 10 g | |
