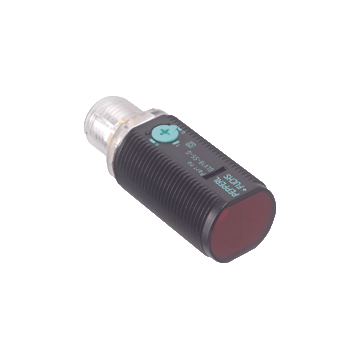

GLV18-55-G/73/120 - 214916
Czujnik refleksyjny firmy Pepperl+Fuchs, zakres 0 ... 2,5 m w trybie szklanym; 0 ... 5 m w trybie normalnym, światło czerwone, zasilanie 10 ... 30 V DC, konektor M12-4pin, 2 wyjścia PNP / NO + NC, jasno / ciemno-włącz, 1 kHz, -25 ... 60 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Retroreflective sensor GLV18-55-G/73/120
- Wydajna linia w krótkiej plastikowej obudowie M18 do standardowych zastosowań
- Dwa urządzenia w jednym: wybór trybu detekcji wyraźnego obiektu lub retrorefleksyjnego z dużym zakresem detekcji
- Wskaźnik 4 diody LED dla widoczności 360 °
- Zoptymalizowana konstrukcja potencjometru dla przejrzystego układu przycisków sterowania w aplikacji
- Wersja na napięcie stałe
| Opis produktu |
|---|
| Czujnik refleksyjny do wykrywania szkła, obudowa gwintowana M18, obudowa z tworzywa sztucznego, przednia powierzchnia optyczna, zasięg wykrywania 2,5 m, czerwone światło, włączone światło / ciemność, wersja DC, 2 wyjścia PNP, wtyczka M12 |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 2,5 m w trybie szklanym; 0 ... 5 mw trybie normalnym |
|
| Odległość odbłyśnika | 0 ... 2,5 m w trybie szklanym; 0 ... 5 mw trybie normalnym |
|
| Zakres wykrywania progu | 6,5 m | |
| Cel referencyjny | odbłyśnik C110-2 | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone, 640 nm | |
| Filtr polaryzacyjny | tak | |
| Średnica plamki świetlnej | około 370 mm przy 6,5 m; 50 mm przy 1 m | |
| Opening angle | około 2 ° | |
| Optyka | czołowy | |
| Limit światła otoczenia | 30000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 1260 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Zielona dioda LED, świeci statycznie Zasilanie włączone, miga z częstotliwością 2 Hz lub 4 Hz w trybie Teach-In | |
| Wskaźnik funkcji | Żółta dioda LED: W trybie odblaskowym: Zapala się, gdy wiązka światła jest wolna; miga, gdy w sygnale brakuje rezerwy funkcji, gaśnie, gdy wiązka światła zostanie przerwana W trybie szkła: świeci, gdy wiązka światła jest wolna; miga, jeśli dalsza kompensacja jest niemożliwa; wyłącza się po przerwaniu wiązki światła | |
| Elementy sterujące | potencjometr do uczenia i wyboru trybu | |
| Poziomy wykrywania kontrastu | 18% - butelki z przezroczystego szkła |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Prąd zasilania bez obciążenia | < 15 mA | |
| Wyjście | ||
| Rodzaj przełączania | jasno / ciemno włączone | |
| Wyjście sygnału | 2 PNP, uzupełniające, zabezpieczone przed zwarciem, otwarte kolektory | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ≤ 1,5 V DC | |
| Częstotliwość przełączania | 1 kHz | |
| Czas odpowiedzi | ≤ 0,5 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Zgodność EAC | TR CU 020/2011 | |
| Klasa ochrony | II, Rated insulation voltage ≤ 50 V AC with pollution degree 1-2 according to IEC 60664-1 | |
| Aprobata UL | Na liście cULus Źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 60 ° C (-13 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | 4-stykowe złącze M12 x 1 | |
| Materiał | ||
| Obudowa | PC | |
| Twarz optyczna | PMMA | |
| Złącze | plastikowy | |
| Masa | około 10 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270902 |
| ECLASS 12.0 | 27270902 |
| ECLASS 11.0 | 27270902 |
| ECLASS 10.0.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 5.1 | 27270902 |
| ETIM 9.0 | EC002717 |
| ETIM 8.0 | EC002717 |
| ETIM 7.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 5.0 | EC002717 |
| UNSPSC 12.1 | 39121528 |
