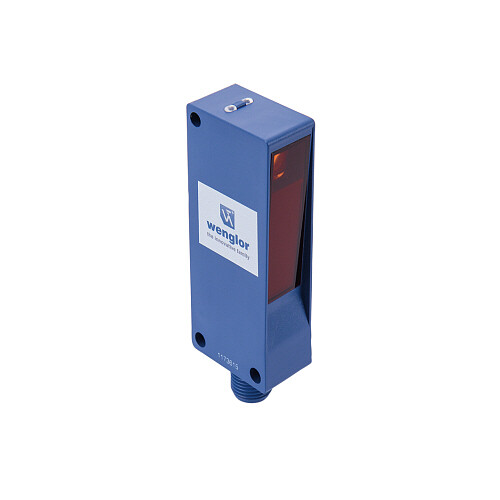

P1NK208
Czujnik optyczny refleksyjny do elementów przeźroczystych, zakres = 3500 mm, wyjście NPN / NO, zasilanie = 15...30 V DC, konektor M12-4 pin, IP67/IP68, regulacja - Teach-in/NFC
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Wenglor
Opisy produktu
- Dynamiczna regulacja progu przełączania
- High-end
- Specjalny do szkła, PET i folii
- Ustawienia bezprzewodowe przez NFC
Czujnik retro-refleksyjny do rozpoznawania przeźroczystego szkła działa z czerwonym światłem i reflektorem. Posiada interfejs O-Link z funkcją przechowywania danych oraz dodatkowymi opcjami konfiguracji i diagnostyki. Interfejs O-Link może być używany do konfigurowania barier odblaskowych (PNP / NPN, NC / NO, odległość przełączania), a także do odczytu stanów przełączania i wartości sygnałów. Dynamiczne dostosowanie funkcji progowej przełączania automatycznie dostosowuje ją do zanieczyszczenia, zmian lub odchyleń temperatury, co oznacza, że czynniki te prawie nie mają wpływu na funkcjonalność.
| Parametry optyki | ||
|---|---|---|
| Zakres | 3500 mm | |
| Referencyjny reflektor / folia odblaskowa | RQ100BA | |
| Rozpoznawanie przeźroczystego szkła | tak | |
| Najmniejsza rozpoznawalna część | zobacz tabele nr. 2 | |
| Histereza przełączania | < 5 % | |
| Rodzaj światła | Światło czerwone | |
| Filtr polaryzacyjny | tak | |
| Żywotność (T = +25 °C) | 100000 h | |
| Max. natężenie światła otoczenia | 10000 Lux | |
| Średnica plamki świetlnej | zobacz tabele nr. 1 | |
| Układ optyczny z pojedynczą soczewką | tak | |
| Dane elektryczne | ||
| Zasilanie | 15...30 V DC | |
| Zasilanie IO-Link | 18...30 V DC | |
| Konsumpcja (Ub = 24 V) | < 20 mA | |
| Częstotliwość przełączania | 1000 Hz | |
| Częstotliwość przełączania (tryb speed) | 2000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Czas odpowiedzi (tryb speed) | 0,25 ms | |
| Dryft temperaturowy | < 3 % | |
| Zakres temperatury | -40...60 °C | |
| Spadek napięcia na wyjściu | < 2 V | |
| Wyjście przełączające / prąd przełączający | 100 mA | |
| Prąd różnicowy | < 50 µA | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Ochrona przed przeciążeniem | tak | |
| Zamykanie | tak | |
| Tryb uczenia | NT, MT | |
| Interfejs | IO-Link V1.1 | |
| Data Storage | tak | |
| Klasa ochrony | III | |
| Dane mechaniczne | ||
| Metoda konfiguracji | Teach-in/NFC | |
| Materiał obudowy | Tworzywo | |
| Stopień ochrony IP | IP67/IP68 | |
| Podłączenie | konektor M12-4 pin | |
| Materiał osłony optyki | PMMA | |
| Wyjście | ||
| IO-Link | tak | |
| NPN NO | tak | |
| NFC interfejs | tak | |
