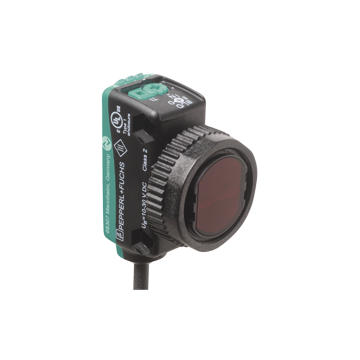

OBG4000-R103-2EP-IO - 267075-100309

Czujnik refleksyjny do elementów transparentnych firmy Pepperl+Fuchs, zakres 0 ... 3,5 m w trybie TEACH, zasilanie 10 ... 30 V DC, przewód 2 m, 2 wyjścia uniwersalne Push-Pull500 Hz, -20 ... 60 ° C, IP67 / IP68 / IP69K

OBG4000-R103-2EP-IO - 267075-100309

Dodaj do porównania Usuń z porównania

561,85 zł

691,08 zł z podatkiem VAT

Dostępny na magazynie (4 szt.)
Wysyłka w ciągu 24-48h
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry Retroreflective sensor (glass) OBG4000-R103-2EP-IO
  • Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
  • Wykrywa obiekty przeźroczyste, tj. przeźroczyste szkło, PET i przeźroczyste folie
  • Dwie konstrukcję w jednym: tryb detekcji wyraźnego obiektu lub odbicia z dużym zasięgiem
  • Wysoki stopień ochrony IP69K
  • IO-Link interface for service and process data

Opis produktu
Czujnik refleksyjny z filtrem polaryzacyjnym do wykrywania wyraźnych obiektów
Ogólne specyfikacje
Efektywny zasięg wykrywania 0 ... 3,5 m w trybie TEACH; 0 ... 4 m przy przełączniku „N”
Odległość odbłyśnika 0 ... 3,5 m w trybie TEACH; 0 ... 4 m przy przełączniku „N”
Zakres wykrywania progu 5 m
Cel referencyjny Odbłyśnik H85-2
Źródło światła LED
Rodzaj światła modulowane widzialne światło czerwone
Etykietowanie grup ryzyka LED grupa zwolniona
Średnica plamki świetlnej około 170 mm przy odległości 3,5 m
Opening angle około 5 °
Limit światła otoczenia EN 60947-5-2
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF d 600 a
Czas misji (T M ) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Dioda zielona: ciągłe świecenie - zasilanie włączone
miganie (4 Hz) - zwarcie
miganie z krótką przerwą (1 Hz) - tryb IO-Link
Wskaźnik funkcji Żółta dioda LED:
Świeci światłem ciągłym - ścieżka światła czysta
Świeci światłem ciągłym - wykryto obiekt
Miga (4 Hz) - niewysekranjąca rezerwa działania
Elementy sterujące Klucz Teach-In
Elementy sterujące 5-stopniowy przełącznik obrotowy do wyboru trybów pracy
Poziomy wykrywania kontrastu 0% - czyste, wypełnione wodą butelki PET
18% - butelki z przezroczystego szkła | 40% - kolorowe szkło lub nieprzezroczyste materiały | Regulowane za pomocą przełącznika obrotowego
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Sinusoida max. 10%
Prąd zasilania bez obciążenia < 25 mA przy napięciu zasilania 24 V.
Klasa ochrony III
Interfejs
Typ interfejsu IO-Link (przez C / Q = BK)
IO-Link revision 1.1
Identyfikator urzadzenia 0x110A03 (1116675)
Szybkość transmisji COM2 (38.4 kBit/s)
Min. czas cyklu 2,3 ms
Szerokość danych procesowych Dane procesowe wejście 2 Bit
Dane procesowe wyjście 2 Bit
Obsługa trybu SIO tak
Kompatybilny typ portu głównego A
Wyjście
Rodzaj przełączania Rodzaj przełączania czujnika jest ustawialny. Domyślne ustawienie to:
C / Q - BK: NPN normalnie otwarty / ciemny-on, PNP normalnie zamknięty / light-on, IO-Link
/ Q - WH: NPN normalnie zamknięty / light-on, PNP normalnie otwarte / ciemne
Wyjście sygnału 2 push-pull (4 in 1) outputs, short-circuit protected, reverse polarity protected, overvoltage protected
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA, obciążenie rezystancyjne
Kategoria użytkowania DC-12 and DC-13
Spadek napięcia ≤ 1,5 V DC
Częstotliwość przełączania 500 Hz
Czas odpowiedzi 1 ms
Dostosowanie
Interfejs komunikacyjny IEC 61131-9
Standard produktu EN 60947-5-2
Aprobaty i certyfikaty
Aprobata UL E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1
Warunki otoczenia
Temperatura otoczenia -20 ... 60 ° C (-4 ... 140 ° F), ruchomy kabel nieodpowiedni dla łańcuchów przenośników
Temperatura przechowywania -40 ... 70 ° C (-40 ... 158 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 15 mm
Wysokość obudowy 36,5 mm
Głębokość obudowy 26.7 mm
Stopień ochrony IP67 / IP69 / IP69K
Podłączenie 2 m stały kabel
Materiał
Obudowa PC (poliwęglan)
Twarz optyczna PMMA
Masa około 38 g
Długość kabla 2 m
System Classcode
ECLASS 13.0 27270902
ECLASS 12.0 27270902
ECLASS 11.0 27270902
ECLASS 10.0.1 27270902
ECLASS 9.0 27270902
ECLASS 8.0 27270902
ECLASS 5.1 27270902
ETIM 9.0 EC002717
ETIM 8.0 EC002717
ETIM 7.0 EC002717
ETIM 6.0 EC002717
ETIM 5.0 EC002717
UNSPSC 12.1 39121528
