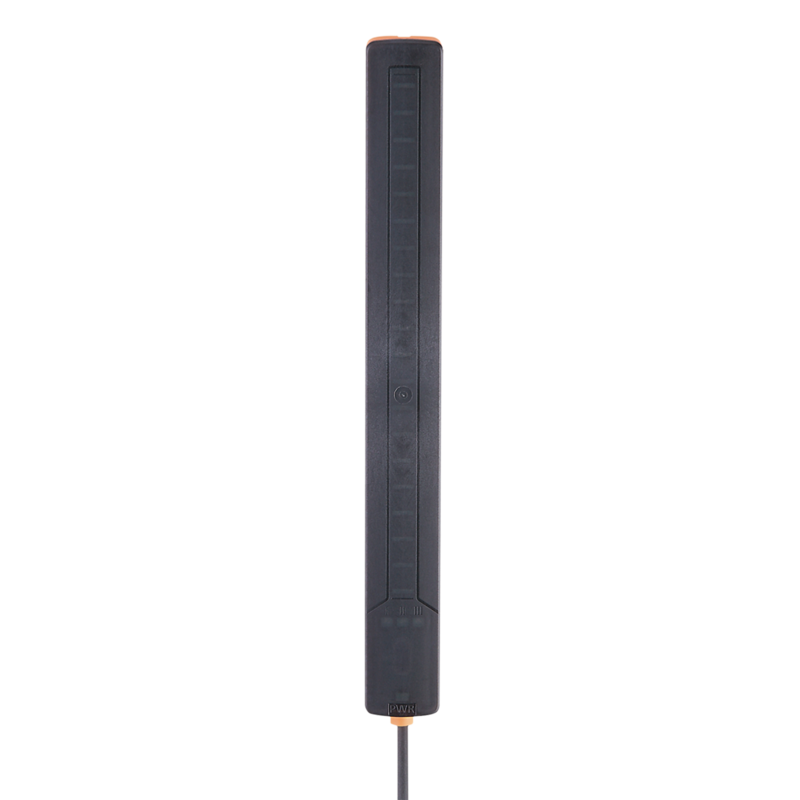

KQ1000 - KQ-5xxxNFPKG/IO
Elektroniczny czujnik poziomu, 250 x 28 x 16,7 mm, DC, PNP/NPN, 2 m PUR-Przewód, IP 65, 3-przewodowy
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Ciągły pomiar poziomu przez niemetalowe i nieprzewodzące ścianki
- Brak narażenia spowodowanego kontaktem z medium dzięki pomiarowi bezkontaktowemu
- Trzy punktowe czujniki poziomu w jednym
- Możliwe jest wykrywanie i sygnalizacja osadów w celu poprawy jakości procesu
- Łączenie kilku czujników KQ10 przez IO-Link
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP/NPN, (parametryzowalna) | |
| Interfejs komunikacyjny | IO-Link | |
| Wymiary [mm] | 250 x 28 x 16,7 | |
| Aplikacja | ||
| Aplikacja | Ciągły pomiar poziomu przez niemetalowe i nieprzewodzące ścianki | |
| Media | suchy materiał sypki, roztwory wodne, oleje | |
| Nie stosować do | media silnie przylegające | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC, (IO-Link: 18...30 DC) | |
| Pobór prądu [mA] | <, 50 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Maks. czas rozruchu [ms] | 1300 | |
| Zasada pomiaru | pojemnościowy | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 3 | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP/NPN, (parametryzowalna) | |
| Liczba wyjść binarnych | 3 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 200 | |
| Maks. rezystancja wyjścia przelączającego [&Omega,] | 8 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Zakres pomiarowy [mm] | <, 200 | |
| Zakres pomiaru / nastaw | ||
| Zakres wykrywania [mm] | 228 | |
| Punkt przełączania SP [%] | 5...95 | |
| Punkt resetu rP [%] | 4...94 | |
| W krokach co [%] | 1 | |
| Dokładność / odchylenie | ||
| Powtarzalność [% wartości końcowej] | 2 | |
| Odchylenie offsetu [% wartości końcowej] | 4 | |
| Rozdzielczość [% wartości końcowej] | 1 | |
| Odchylenie liniowości [% wartości końcowej] | 1 | |
| Czasy reakcji | ||
| Czas odpowiedzi [ms] | 1300 | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Digital Measuring Sensor Profile, Common Profile | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Ilość danych analogowych | 1 | |
| Ilość danych binarnych | 3 | |
| Min.czas cyklu procesu [ms] | 9,6 | |
| Dane procesowe IO-Link (cykliczne) | ||
| Funkcja | długość bajtu | |
| wartość procesowa | 16 | |
| eksponent | 8 | |
| status urządzenia | 4 | |
| informacje o przełączaniu binarnym | 3 | |
| Funkcje IO-Link (acykliczne) | kierunek montażu, ograniczenie elementów czujnikowych, Czułość, minimalny próg rozpoznawania, Zachowanie w przypadku wystąpienia błędu, błąd opóźnienia, Tłumienie, Tryb LED, licznik cykli włączania, licznik godzin pracy, licznik cykli przełączania, minimum maksimum. wartość procesowa, temperatura wewnętrzna, minimum maksimum. temperatura wewnętrzna, poziom danych diagnostycznych | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 924 | |
| Uwaga | Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania” | |
| Warunki pracy | ||
| Zastosowanie | DIN EN 60654-1 klasa aplikacji B2 | |
| Temperatura otoczenia [°C] | -20...80 | |
| Temperatura składowania [°C] | -25...85 | |
| Ochrona | IP 65 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-6-4 30 - 230 MHz | 40 dBµV/m QP / 10 m Odległość | |
| 230 - 1 GHz | 47 dBµV/m QP / 10 m Odległość | |
| DIN EN 61000-4-2 | ± 25 kV AD / ± 25 kV CD | |
| DIN EN 61000-4-3 | 80 MHz - / 1 GHz 10 V/m | |
| DIN EN 61000-4-4 | ± 2.5 kV / 5 kHz | |
| ± 2.5 kV / 100 kHz | ||
| DIN EN 61000-4-6 | 10 V | |
| Odporność na wstrząsy | ||
| EN 60068-2-27 | 15 g 11 ms | |
| Odporność na wibracje | ||
| EN 60068-2-6 | 5 g (10...2000 Hz) | |
| MTTF [lata] | 290,43 | |
| Dopuszczenie UL | ||
| Ta | -25...60 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Limited Voltage/Current | |
| Dopuszczenie UL numer | D005 | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 432 | |
| Wymiary [mm] | 250 x 28 x 16,7 | |
| Materiał | PBT, PC, | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| działanie | 1 x LED, kolor zielony | |
| Stan wyjścia | 3 x LED, kolor żółty | |
| Funkcja | 20 x LED, kolor zielony | |
| Akcesoria | ||
| Dostarczane elementy | taśma klejąca: 1 x 1,2 x 23 x 240 mm | |
| Akcesoria (opcjonalne) | Adapter montażowy: 2, E12675 Adapter montażowy: 2, E12676 Opaska mocująca: 5, E10880 taśma klejąca: 10, E12677 |
|
| Uwagi | ||
| Uwagi | w przypadku zastosowania w masterach IO-Link klasy B wyjścia przełączające OUT2, OUT3 muszą być wyłączone | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 2 m, PUR, 5 x 0,34 mm2 | |
