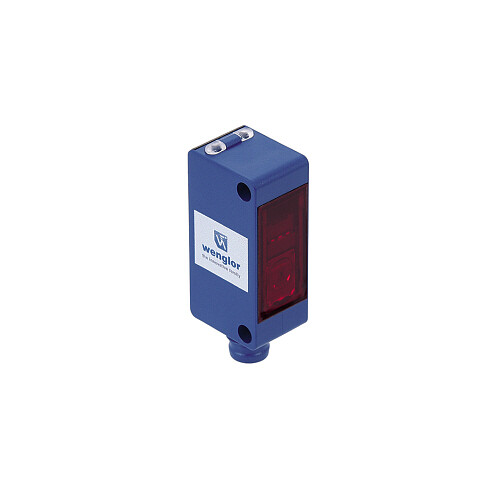

P1KK001
Czujnik optyczny refleksyjny do elementów przeźroczystych, zakres = 1500 mm, wyjście PNP / NO + NC, zasilanie = 10...30 V DC, konektor M8-4 pin, IP67/IP68, regulacja - potencjometr
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Wenglor
Opisy produktu
- Monitorowanie stanu
- IO-Link 1.1
- Brak martwego pola od optyki z jednym obiektywem
- Specjalny do szkła, PET i folii
Czujnik retro-refleksyjny do rozpoznawania przeźroczystego szkła działa z czerwonym światłem i reflektorem. Tam, gdzie konwencjonalne refleksyjne bariery świetlne osiągają swoje granice, ta bariera odblaskowa do rozpoznawania przeźroczystego szkła zapewnia wykrycie wyjątkowo błyszczących obiektów, takich jak szkło, butelki PET, tace lub folia. Dzięki układowi optycznemu z pojedynczą soczewką bez martwych punktów czujnik może wykrywać obiekty nawet przez małe otwory i szczeliny. Interfejs O-Link może być używany do konfigurowania barier odblaskowych (PNP / NPN, NC / NO, odległość przełączania), a także do odczytu stanów przełączania i wartości sygnałów.
| Parametry optyki | ||
|---|---|---|
| Zakres | 1500 mm | |
| Referencyjny reflektor / folia odblaskowa | RQ100BA | |
| Rozpoznawanie przeźroczystego szkła | tak | |
| Najmniejsza rozpoznawalna część | zobacz tabele nr. 2 | |
| Histereza przełączania | < 5 % | |
| Rodzaj światła | Światło czerwone | |
| Filtr polaryzacyjny | tak | |
| Żywotność (T = +25 °C) | 100000 h | |
| Max. natężenie światła otoczenia | 10000 Lux | |
| Średnica plamki świetlnej | zobacz tabele nr. 1 | |
| Układ optyczny z pojedynczą soczewką | tak | |
| Dane elektryczne | ||
| Zasilanie | 10...30 V DC | |
| Zasilanie IO-Link | 18...30 V DC | |
| Konsumpcja (Ub = 24 V) | < 20 mA | |
| Częstotliwość przełączania | 2000 Hz | |
| Częstotliwość przełączania (tryb speed) | 3500 Hz | |
| Czas odpowiedzi | 0,25 ms | |
| Czas odpowiedzi (tryb speed) | 0,14 ms | |
| Dryft temperaturowy | < 5 % | |
| Zakres temperatury | -40...60 °C | |
| Spadek napięcia na wyjściu | < 2 V | |
| Wyjście przełączające / prąd przełączający | 100 mA | |
| Prąd różnicowy | < 50 µA | |
| Zabezpieczenie przed zwarciem i przeciążeniem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zamykanie | tak | |
| Interfejs | IO-Link V1.1 | |
| Klasa ochrony | III | |

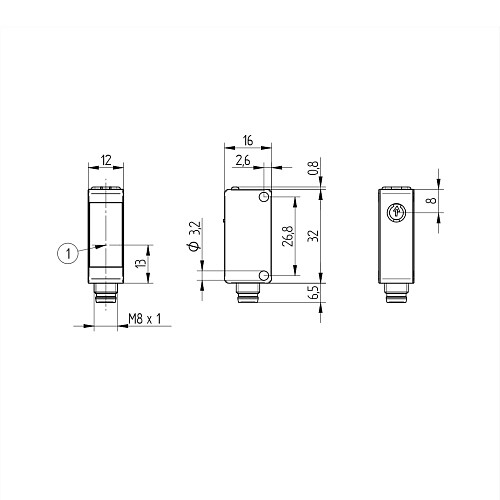

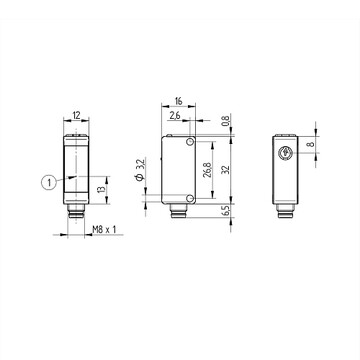

| Dane mechaniczne | ||
| Metoda konfiguracji | Potencjometr | |
| Materiał obudowy | Tworzywo | |
| Stopień ochrony IP | IP67/IP68 | |
| Podłączenie | konektor M8-4 pin | |
| Materiał osłony optyki | PMMA | |
| Dane istotne dla bezpieczeństwa | ||
| MTTFd (EN ISO 13849-1) | 2414 a | |
| Wyjście | ||
| IO-Link | tak | |
| PNP NO + NC | tak | |
