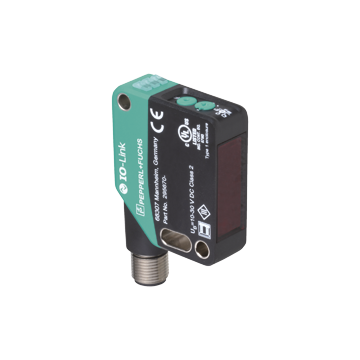

OBG8000-R200-2EP-IO-V1 - 295670-100147
Czujnik refleksyjny do elementów transparentnych firmy Pepperl+Fuchs, zakres 0 ... 5,6 m w trybie TEACH, zasilanie 10 ... 30 V DC, konektor M12-4pin, 2 wyjścia uniwersalne Push-Pull500 Hz, -20 ... 60 ° C, IP67 / IP68 / IP69K
Zapytaj o produkt:
OBG8000-R200-2EP-IO-V1 - 295670-100147 648,55 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Retroreflective sensor (glass) OBG8000-R200-2EP-IO-V1
- Średnia konstrukcja z wszechstronnymi opcjami montażu
- Wykrywa obiekty przeźroczyste, tj. przeźroczyste szkło, PET i przeźroczyste folie
- Dwie konstrukcję w jednym: tryb detekcji wyraźnego obiektu lub odbicia z dużym zasięgiem
- Wysoki stopień ochrony IP69K
- IO-Link interface for service and process data
| Opis produktu |
|---|
| Czujnik refleksyjny z filtrem polaryzacyjnym do wykrywania wyraźnych obiektów |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 5,6 m w trybie TEACH; 0 ... 8 m przy przełączniku „N” | |
| Odległość odbłyśnika | 0 ... 5,6 m w trybie TEACH; 0 ... 8 m przy przełączniku „N” | |
| Zakres wykrywania progu | 9 m | |
| Cel referencyjny | Odbłyśnik H85-2 | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Etykietowanie grup ryzyka LED | grupa zwolniona | |
| Filtr polaryzacyjny | tak | |
| Średnica plamki świetlnej | około 170 mm przy odległości 3,5 m | |
| Opening angle | około 5 ° | |
| Limit światła otoczenia | EN 60947-5-2 : 18000 Lux | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 600 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Dioda zielona: ciągłe świecenie - zasilanie włączone miganie (4 Hz) - zwarcie miganie z krótką przerwą (1 Hz) - tryb IO-Link |
|
| Wskaźnik funkcji | Żółta dioda LED: Świeci światłem ciągłym - ścieżka światła czysta Świeci światłem ciągłym - wykryto obiekt Miga (4 Hz) - niewysekranjąca rezerwa działania |
|
| Elementy sterujące | Klucz Teach-In | |
| Elementy sterujące | 5-stopniowy przełącznik obrotowy do wyboru trybów pracy | |
| Poziomy wykrywania kontrastu | 0% - czyste, wypełnione wodą butelki PET 18% - butelki z przezroczystego szkła | 40% - kolorowe szkło lub nieprzezroczyste materiały | Regulowane za pomocą przełącznika obrotowego |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | < 25 mA przy napięciu zasilania 24 V. | |
| Klasa ochrony | III | |
| Interfejs | ||
| Typ interfejsu | IO-Link (przez C / Q = styk 4) | |
| IO-Link revision | 1.1 | |
| Profil urządzenia | Identyfikacja i diagnoza Inteligentny czujnik typu 2.4 |
|
| Identyfikator urzadzenia | 0x111A01 (1120769) | |
| Szybkość transmisji | COM2 (38.4 kBit/s) | |
| Min. czas cyklu | 2,3 ms | |
| Szerokość danych procesowych | Dane procesowe wejście 2 Bit Dane procesowe wyjście 2 Bit |
|
| Obsługa trybu SIO | tak | |
| Kompatybilny typ portu głównego | A | |
| Wyjście | ||
| Rodzaj przełączania | Rodzaj przełączania czujnika jest ustawialny. Domyślne ustawienie to: C / Q - Pin4: NPN normalnie otwarty / ciemny-on, PNP normalnie zamknięty / light-on, IO-Link / Q - Pin2: NPN normalnie zamknięty / light-on, PNP normalnie otwarte / ciemne |
|
| Wyjście sygnału | 2 push-pull (4 in 1) outputs, short-circuit protected, reverse polarity protected, overvoltage protected | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
| Kategoria użytkowania | DC-12 and DC-13 | |
| Spadek napięcia | ≤ 1,5 V DC | |
| Częstotliwość przełączania | 500 Hz | |
| Czas odpowiedzi | 1 ms | |
| Dostosowanie | ||
| Interfejs komunikacyjny | IEC 61131-9 | |
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -20 ... 60 ° C (-4 ... 140 ° F) |
|
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 15 mm | |
| Wysokość obudowy | 50,6 mm | |
| Głębokość obudowy | 41.7 mm | |
| Stopień ochrony | IP67 / IP69 / IP69K | |
| Podłączenie | 4-stykowe, złącze M12 x 1, obracane o 90 ° | |
| Materiał | ||
| Obudowa | PC (poliwęglan) | |
| Twarz optyczna | PMMA | |
| Masa | około 37 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270903 |
| ECLASS 12.0 | 27270903 |
| ECLASS 11.0 | 27270903 |
| ECLASS 10.0.1 | 27270903 |
| ECLASS 9.0 | 27270903 |
| ECLASS 8.0 | 27270903 |
| ECLASS 5.1 | 27270903 |
| ETIM 9.0 | EC001821 |
| ETIM 8.0 | EC001821 |
| ETIM 7.0 | EC001821 |
| ETIM 6.0 | EC001821 |
| ETIM 5.0 | EC001821 |
| UNSPSC 12.1 | 39121528 |
