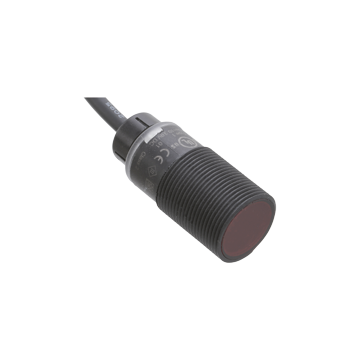

OBG3500-18GK40-E0 - 70113328-100084
Czujnik optyczny refleksyjny firmy Pepperl+Fuchs, wykrywanie obiektów przeźroczytych, zakres 3,5 m, korpus M18, optyka kątowa, światło czerwone, zasilanie 10 ... 30 V DC, przewód 2 m, NPN ciemno-włącz, 500 Hz, -40 ... 60 ° C, IP67, korpus tworzywo
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Retroreflective sensor (glass) OBG3500-18GK40-E0
- Krótka konstrukcja w plastikowej obudowie M18
- Regulacja czułości dla optymalnego dopasowania do aplikacji
- Niewrażliwy na światło otoczenia
- Stopień ochrony IP67
- Bardzo wysoki zasięg wykrywania
| Opis produktu |
|---|
| Retroreflective sensor (glass) |
| Ogólne specyfikacje | ||
|---|---|---|
| Efektywny zasięg wykrywania | 0 ... 3.5 m in glass mode; |
|
| Odległość odbłyśnika | 0 ... 3.5 m in glass mode; |
|
| Zakres wykrywania progu | 3,5 m | |
| Cel referencyjny | odbłyśnik C110-2 | |
| Źródło światła | LED | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Filtr polaryzacyjny | tak | |
| Średnica plamki świetlnej | approx. 190 mm at a distance of 3.5 m | |
| Opening angle | approx. 2.6 ° | |
| Optyka | czołowy | |
| Limit światła otoczenia | EN 60947-5-2 20000 luksów | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 904 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED green: on - power on flashing (4 Hz) - short circuit |
|
| Wskaźnik funkcji | Żółta dioda LED: Świeci światłem ciągłym - ścieżka światła czysta Świeci światłem ciągłym - wykryto obiekt Miga (4 Hz) - niewysekranjąca rezerwa działania |
|
| Elementy sterujące | potentiometer for Teach-In | |
| Poziomy wykrywania kontrastu | 18 % - clear glass bottles 40 % - colored glass or opaque materials |
|
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Sinusoida | max. 10% | |
| Prąd zasilania bez obciążenia | < 25 mA | |
| Klasa ochrony | III | |
| Wyjście | ||
| Rodzaj przełączania | Q - Pin4: NPN normally open / dark-on | |
| Wyjście sygnału | 1 wyjście NPN, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
| Spadek napięcia | ≤ 1,5 V DC | |
| Częstotliwość przełączania | 500 Hz | |
| Czas odpowiedzi | ≤ 1 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP67 | |
| Podłączenie | 2 m stały kabel | |
| Materiał | ||
| Obudowa | PC (poliwęglan) | |
| Twarz optyczna | PMMA | |
| Kabel | PCV | |
| Masa | około 54 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270902 |
| ECLASS 12.0 | 27270902 |
| ECLASS 11.0 | 27270902 |
| ECLASS 10.0.1 | 27270902 |
| ECLASS 9.0 | 27270902 |
| ECLASS 8.0 | 27270902 |
| ECLASS 5.1 | 27270902 |
| ETIM 9.0 | EC002717 |
| ETIM 8.0 | EC002717 |
| ETIM 7.0 | EC002717 |
| ETIM 6.0 | EC002717 |
| ETIM 5.0 | EC002717 |
| UNSPSC 12.1 | 39121528 |
