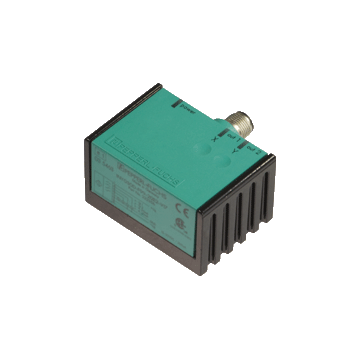

ACY04-F99-2I-V15 - 227702
2-osiowy czujnik przyspieszenia firmy Pepperl+Fuchs, zakres = -2 g ... +2 g, rozdzielczość = 5 mg, dokładność = ± 5 mg, homologacja E1, wyjście 4 ... 20 mA, odporność na wstrząsy, programowalny punkt zerowy, odporność na zakłócenia 100 V/ m
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Acceleration sensor ACY04-F99-2I-V15
- Zatwierdzenie typu E1
- Wyjście analogowe 4 mA ... 20 mA
- Naprawiono limity oceny
- Wysoka odporność na wstrząsy
- Nauczalny punkt zerowy
- Zakres pomiarowy -2 g ... +2 g
- Zwiększona odporność na hałas 100 V / m
| Opis produktu |
|---|
| 2-osiowy czujnik przyspieszenia |
| Ogólne specyfikacje | ||
|---|---|---|
| Typ | 2-osiowy czujnik przyspieszenia | |
| Zakres pomiaru | -2 ... 2 g | |
| Rozdzielczość | ≤ 5 m g | |
| Powtórz dokładność | ≤ ± 5 m g | |
| Zakres częstotliwości | 0 ... 100 Hz | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 304 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED, zielony | |
| Wskaźnik Teach-In | LED, żółty | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Prąd zasilania bez obciążenia | ≤ 25 mA | |
| Opóźnienie czasowe przed dostępnością | ≤ 100 ms | |
| Wyjście analogowe | ||
| Typ wyjścia | 2 wyjścia prądowe 4 ... 20 mA (jedno wyjście na każdą oś) |
|
| Sygnał zerowy | 12 mA | |
| Nachylenie charakterystyki wyjściowej | 4 mA / g | |
| Błąd liniowości | ± 1,2% | |
| Rezystor obciążenia | 0 ... 200 Ω przy U B = 10 ... 18 V 0 ... 500 Ω przy U B = 18 ... 30 V |
|
| Wpływ temperatury | ||
| Offset | ≤ ± 4 µA / K | |
| Nachylenie | ≤ ± 20 µA / g | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na wstrząsy i uderzenia | 100 g zgodny z DIN EN 60068-2-27 | |
| Standardy | EN 60947-5-2:2007, IEC 60947-5-2:2007 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus Źródło zasilania klasy 2 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Zatwierdzenie E1 | 10R-04 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | 5-stykowe złącze M12 x 1 | |
| Materiał obudowy | ROCZNIE | |
| Stopień ochrony | IP68 / IP69K | |
| Masa | 240 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27210103 |
| ECLASS 12.0 | 27210103 |
| ECLASS 11.0 | 27210103 |
| ECLASS 10.0.1 | 27210103 |
| ECLASS 9.0 | 27210103 |
| ECLASS 8.0 | 27200890 |
| ECLASS 5.1 | 27200890 |
| ETIM 9.0 | EC011640 |
| ETIM 8.0 | EC001442 |
| ETIM 7.0 | EC001442 |
| ETIM 6.0 | EC001442 |
| ETIM 5.0 | EC001442 |
| UNSPSC 12.1 | 41114624 |
