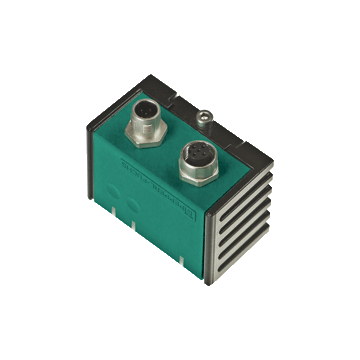

IMUF99PL-SC3600-0KB20V1501 - 70130406
Inercyjna jednostka pomiarowa 6-osiowa firmy Pepprl+Fuchs, pomiar nachylenia, przyspieszenia i prędkości obrotowej w 3 osiach, kompensacja zakłóceń dynamicznych, magistrala CAN z protokołem SAE J1939, odporność EMC, konektor M12-5pin, IP68 / IP69K
Zapytaj o produkt:
IMUF99PL-SC3600-0KB20V1501 - 70130406 2 683,45 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Inertial measurement unit IMUF99PL-SC3600-0KB20V1501
- Dynamic inclination measurement despite external acceleration
- Adjustable ranges for compensation of external accelerations, disturbances
- Adjustable thresholds for detection of measured value overruns
- Measurement of inclination, acceleration and rotation rate in 3 axis each
- Magistrala CAN z protokołem SAE J1939
| Opis produktu |
|---|
| Inertial measurement unit for inclination, acceleration and rotation rate measurement in 3-axis each |
| Ogólne specyfikacje | ||
|---|---|---|
| Typ | Inertial measurement unit 3-axis | |
| Measuring technology | MEMS | |
| Inclination measurement | ||
| Zakres pomiaru | 0 ... 360 ° | |
| Dokładność statyczna | ± 0.15 ° at 25 °C for inclination range ±45 ° ± 0.2 ° at 25 °C for inclination range ±90 ° ± 0.3 ° at 25 °C for inclination range 360 ° |
|
| Dynamiczna dokładność | < 0.5 ° absolute, absolut, bei 25 °C über 360 ° Neigungsbereich | |
| Rozdzielczość | 0.01 ° | |
| Powtórz dokładność | ± 0.1 ° | |
| Wpływ temperatury | ± 0.015 ° / K | |
| Acceleration measurement | ||
| Zakres pomiaru | ± 4 g | |
| Liniowość | ± 0,5% of the measured value, up to ±1 g for -40 ... +85 °C | |
| Rozdzielczość | 0.001 g | |
| Zakres częstotliwości | 0 ... 30 Hz | |
| Rotation rate measurement | ||
| Zakres pomiaru | ± 250 °/s | |
| Dokładność | ± 0.2 °/s at 25 °C in the measuring range ±45 °/s ± 0.5 °/s at 25 °C in the measuring range ±120 °/s ± 1 °/s at 25 °C in the measuring range ±250 °/s |
|
| Rozdzielczość | 0.01 °/s | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 628 a | |
| Czas misji (T M ) | 10 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED, zielony | |
| Wskaźnik stanu | LED, żółty | |
| Wskaźnik błędu | LED, czerwony | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 5 ... 30 V DC | |
| Prąd zasilania bez obciążenia | ≤ 80 mA | |
| Pobór mocy | ≤ 0,6 W. | |
| Interfejs | ||
| Typ interfejsu | Magistrala CAN z protokołem SAE J1939 | |
| ID węzła | 0 ... 253, programowalne | |
| Szybkość transmisji | 10 ... 1000 kBit / s, programowalny | |
| Zakończenie | zewnętrzny | |
| Czas cyklu | 10 ... 655350 ms , programmable | |
| Standardowa zgodność | ||
| Testy klimatyczne | EN IEC 60068-2-38 , cyclic 12h + 12h, 94% humidity EN 60068-2-14 , test Na, -50 ... +85 °C, 10 cycles |
|
| Test w komorze solnej | IEC 60068-2-52 , cyclic | |
| Emitowane zakłócenia | EN IEC 61000-6-4:2019 , EN 55011:2016+A1:2017+A11:2020 | |
| Odporność na hałas | EN IEC 61000-6-2:2019 , ISO 7637-2:2011 , ISO 7637-3:2016 , ISO 16750-2:2012 | |
| Odporność na wstrząsy | EN 60068-2-27, 100 g, 6 ms | |
| Odporność na wibrację | EN 60068-2-6, 20 g, 10 ... 2000 Hz | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | E87056 , cULus Listed, General Purpose, Class 2 Power Source, Type 1 enclosure , if UL marking is marked on the product. For use in NFPA 79 Applications only. adapters providing field wiring on request | |
| Zatwierdzenie E1 | 10R-06 | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | 5-stykowe złącze M12 x 1 5-stykowe, gniazdo M12 x 1 zmostkowane wewnętrznie |
|
| Materiał obudowy | ROCZNIE | |
| Stopień ochrony | IP68 / IP69 | |
| Masa | 265 g | |
| Ustawienia fabryczne | ||
| ID węzła | 128 | |
| Szybkość transmisji | 250 kBit / s | |
| Czas cyklu | 10 ms | |
| Compensation range | 4 | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27271102 |
| ECLASS 12.0 | 27210103 |
| ECLASS 11.0 | 27210103 |
| ECLASS 10.0.1 | 27210103 |
| ECLASS 9.0 | 27210103 |
| ECLASS 8.0 | 27200890 |
| ECLASS 5.1 | 27200890 |
| ETIM 9.0 | EC011640 |
| ETIM 8.0 | EC003965 |
| ETIM 7.0 | EC002544 |
| ETIM 6.0 | EC002544 |
| ETIM 5.0 | EC001442 |
| UNSPSC 12.1 | 41114624 |
