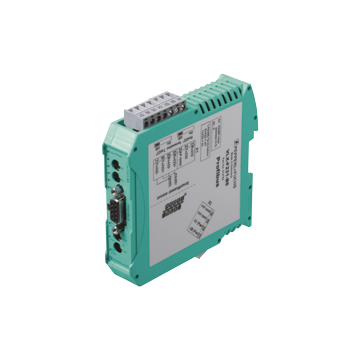

VLX-F231-B6 - 310752
Moduł interfejsu z interfejsem EtherCAT dla SmartRunner, możliwość podłączenia do 4 czujników, montaż na szynie DIN, PROFIBUS, produkcja Pepperl+Fuchs
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Interface module VLX-F231-B6
- Można podłączyć do 4 czujników
- Montaż na szynie DIN
- Interfejs PROFIBUS
| Opis produktu |
|---|
| Moduł interfejsu z interfejsem PROFIBUS dla SmartRunner |
| Ogólne specyfikacje | ||
|---|---|---|
| Instalacja | Montaż na szynie DIN | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 180 a | |
| Czas misji (T M ) | 10 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Pobór mocy | ≤ 3,6 W (bez głowic odczytowych) | |
| Interfejs 1 | ||
| Połączenie z | Układ sterowania | |
| Typ interfejsu | PROFIBUS DP V1 | |
| Szybkość transmisji | max. 12 MBit / s, automatyczne wykrywanie prędkości transmisji | |
| Format wyjściowy danych | kod binarny | |
| Rezystor końcowy magistrali | przełączny | |
| Interfejs 2 | ||
| Połączenie z | czujnik | |
| Typ interfejsu | RS-485 | |
| Metoda transmisji | półdupleks | |
| Szybkość transmisji | 230 kBit / s | |
| Rezystor końcowy RS485 | przełączny | |
| Cykl odświeżania głowicy odczytu | 1 ms | |
| Standardowa zgodność | ||
| Emitowane zakłócenia | EN 55011, cl. A: 2007 | |
| Odporność na hałas | EN 61000-6-2:2005 | |
| Aprobaty i certyfikaty | ||
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura robocza | -40 ... 85 ° C (-40 ... 185 ° F), bez kondensacji wilgoci | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Wilgotność względna | ≤ 80% | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Interfejs 1: 9-stykowe złącze Sub-D Interfejs 2: podłączenie zacisków ≤ 2,5 mm 2 Interfejs 3: Podłączenie zacisków, 2-stykowe |
|
| Szerokość obudowy | 23 mm | |
| Wysokość obudowy | 100 mm (bez wtykowego złącza śrubowego) 111 mm (w tym wtykowe złącze śrubowe) |
|
| Głębokość obudowy | 117 mm | |
| Stopień ochrony | IP20 | |
| Materiał | plastikowy | |
| Pozycja montażowa | dowolna pozycja | |
| Masa | około 130 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27310192 |
| ECLASS 12.0 | 27310192 |
| ECLASS 11.0 | 27319290 |
| ECLASS 10.0.1 | 27319090 |
| ECLASS 9.0 | 27319290 |
| ECLASS 8.0 | 27319290 |
| ECLASS 5.1 | 27310290 |
| ETIM 9.0 | EC003015 |
| ETIM 8.0 | EC003015 |
| ETIM 7.0 | EC003015 |
| ETIM 6.0 | EC003015 |
| ETIM 5.0 | EC003015 |
| UNSPSC 12.1 | 43211711 |
