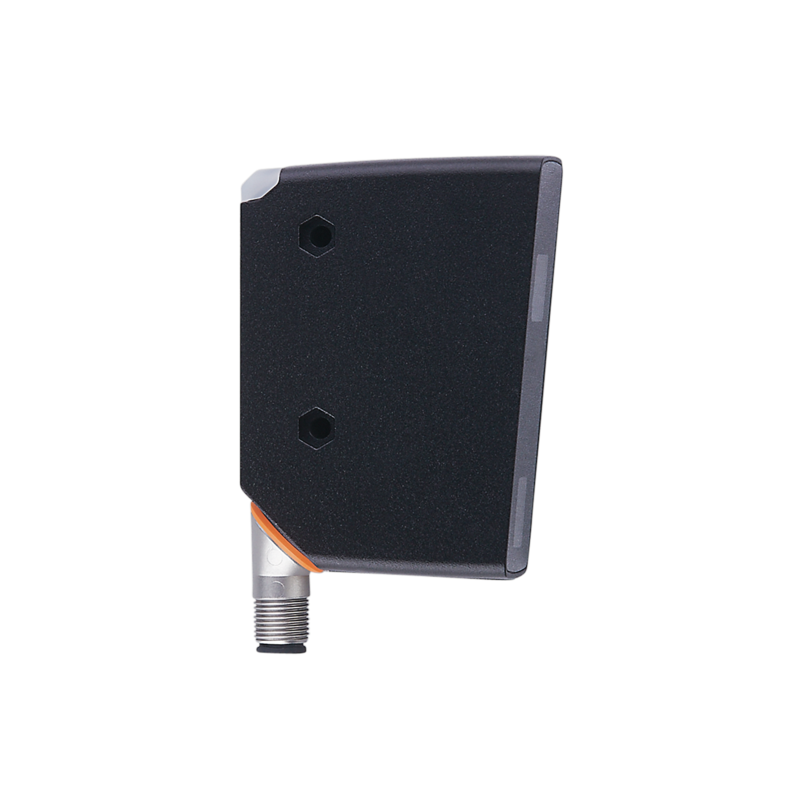

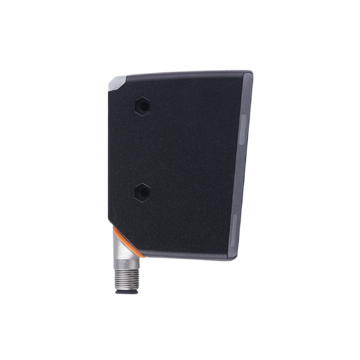

OPD100 - OPDLFPKG

Czujnik profilu, 2 x NO / NC, PNP/NPN, Klasa ochrony laserowej 1, IP 65, M12 Konektor

OPD100 - OPDLFPKG

Dodaj do porównania Usuń z porównania

699,62 €

860,53 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent

Opisy produktu

  • PMD Profiler do sprawdzania profilu obiektu
  • Kontrola jakości w linii zapewniająca prawidłowy montaż części
  • Szybkie ustawianie bez stosowania oprogramowania
  • Niezależny od odległości pomiar w celu uzyskania dokładnej tolerancji pozycjonowania obiektu
  • Odporność na światło zewnętrzne – niepotrzebne są osłony ani zewnętrzne oświetlenie
IO-Link features
  • Opcjonalna wizualizacja profilu przez oprogramowanie

Cechy produktu
Rodzaj światła światło czerwone
Dane elektryczne
Napięcie zasilania [V] 10...30 DC; (supply class 2 zgodnie z cULus)
Pobór prądu [mA] < 200; (10 V)
Klasa ochrony III
Zabezpieczenie przed odwrotną polaryzacją tak
Czas rozruchu [s] 2
Rodzaj światła światło czerwone
Długość fali [nm] 650
Wejścia / wyjścia
Liczba wejść i wyjść Liczba wejść binarnych: 1; Liczba wyjść binarnych: 2
Wejścia
Wyzwalanie zewnętrzne
Liczba wejść binarnych 1
Wyjścia
Wykonanie elektryczne PNP/NPN; (parametryzowalna)
Liczba wyjść binarnych 2
Funkcja wyjścia 2 x normalnie otwarte / normalnie zamknięte; (parametryzowalna)
Maks. prąd obciążenia na wyjście [mA] 100
Typ zabezpieczenia przed zwarciem impulsowe
Zabezpieczenie przed przeciążeniem tak
Zakres pomiaru / nastaw
Odległość pomiarowa (kierunek Z) [mm] 150...300
Szerokość obszaru pomiarowego (kierunek X) dla min. odległości pomiarowej [mm] 45; (Odległość = 150mm)
Szerokość obszaru pomiarowego (kierunek X) dla maks. odległości pomiarowej [mm] 90; (Odległość = 300mm)
Częstotliwość próbkowania [Hz] 5
Dokładność / odchylenie
Rozdzielczość pomiaru kierunek Z 200 µm
kierunek X 250 µm
Dokładność kierunek Z ± 500 µm
kierunek X ± 500 µm
Tło białe (90 % odblaskowości)
Software / programowanie
Ilość profili możliwa do zpamiętania 1
Ilość obszarów zainteresowania 1
Interfejsy
Interfejs komunikacyjny IO-Link
Typ transmisji COM3 (230,4 kBaud)
IO-Link Revision 1.1
Norma SDCI IEC 61131-9
Profil Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO tryb tak
Wymagany typ portu master A
Min.czas cyklu procesu [ms] 2,3
Dane procesowe IO-Link (cykliczne)
Funkcja długość bajtu
wartość procesowa 16
status urządzenia 4
informacje o przełączaniu binarnym 1
Funkcje IO-Link (acykliczne) licznik godzin pracy; liczba wyzwoleń; Ustawienie ROI
Obsługiwane DeviceID
Typ działania DeviceID
domyślnie 1260
Uwaga Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania”
Warunki pracy
Temperatura otoczenia [°C] -10...55
Temperatura składowania [°C] -40...60
Ochrona IP 65
Maks. odporność na oświetlenie zewnętrzne [klx] 20
Testy / dopuszczenia
EMC
EN 60947-5-2
Klasa ochrony laserowej 1
Uwagi dotyczące ochrony lasera
Uwaga: światło laserowe
klasa laserowa: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Zgodnie z 21 CFR 1040 z wyjątkiem odchyleń zgodnie z ostrzeżeniem o laserze nr 50, z czerwca 2007.
MTTF [lata] 155
Dopuszczenie UL
Ta -10...55 °C
Typ obudowy Type 1
Zasilanie Class 2
Numer UL E174191
Dane mechaniczne
Waga [g] 535,8
Wymiary [mm] 88 x 65 x 28,5
Materiał obudowa: cynk odlewany ciśnieniowo; PPSU; ABS; PMMA; PBT / PC; EPDM; szybka przednia: PMMA
Wyświetlacze / elementy robocze
Wyświetlacz
Stan wyjścia 1 x LED, kolor żółty
Wyświetlanie stanu pracy 1 x LED, kolor zielony
Kolorowy wyświetlacz
Uwagi
Sztuk w opakowaniu 1 szt.
Połączenie elektryczne
Podłączenie Konektor: 1 x M12; kodowanie: A
