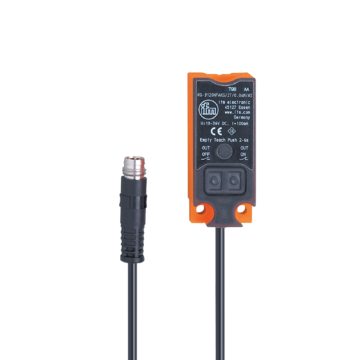

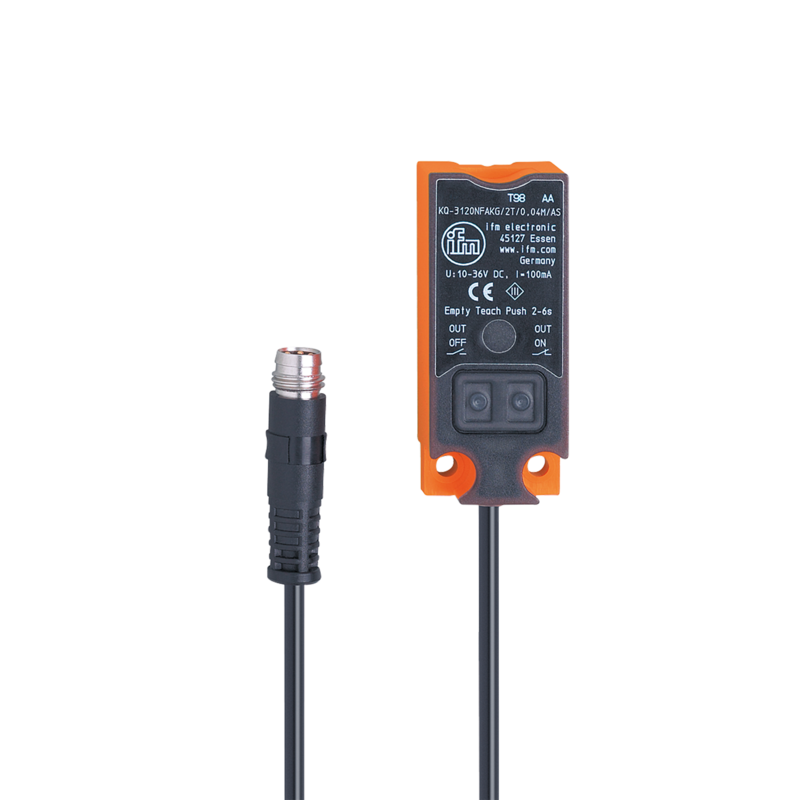

KQ6004 - KQ-3120NFPKG/2T/0,04M/AS
Czujnik pojemnościowy firmy IFM, obudowa cylindryczna 20 x 14 x 48 mm, zasilanie 10-30 VDC, PNP /NO / NC (wybieralne), podłączenie elektryczne przewód 0,04 m PUR z gniazdem M8
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Łatwa parametryzacja przez IO-Link
- Programowalna funkcja wyjściowa NO/NC
- Wyraźnie widoczna dioda LED sygnalizująca stan przełączenia
- Łatwy montaż dzięki adapterom montażowym i opaskom kablowym
- Do wykrywania położenia lub monitorowania poziomu
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (wybieralne) | |
| Strefa działania [mm] | 12 | |
| Interfejs komunikacyjny | IO-Link | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 20 x 14 x 48 | |
| Aplikacja | ||
| Montaż | wykrywanie przez niemetalową ścianę zbiornika lub na rurkach typu bypass | |
| Media | suchy materiał sypki; ciecze | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Pobór prądu [mA] | < 17 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zasada pomiaru | pojemnościowy | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (wybieralne) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 2,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 10 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 12 | |
| Realny zasięg działania Sr [mm] | 12 ± 10 % | |
| Dokładność / odchylenie | ||
| Histereza [% z Sr] | 1...15 | |
| Dryft punktu przełączania [% z Sr] | -20...20 | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM1 (4,8 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 CDV | |
| Profil | Smart Sensor | |
| SIO tryb | tak | |
| Min.czas cyklu procesu [ms] | 100,8 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 371 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...80 | |
| Ochrona | IP 65; IP 67; IP 69K | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 61000-4-2 ESD | 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 3 V | |
| EN 55011 | klasa B | |
| Odporność na wstrząsy | ||
| EN 60068-2-27 | 30 g 6 udarów / 11 ms pół sinusa (x, y, z) | |
| Odporność na wibracje | ||
| EN 60068-2-6 | (10...55 Hz) / Amplituda 1mm, Czas 5 min., 30 min. w każdej osi w częstotliwości rezonansowej lub 55 Hz | |
| MTTF [lata] | 725 | |
| Dopuszczenie UL | ||
| Ta | -25...80 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Limited Voltage/Current | |
| Dane mechaniczne | ||
| Waga [g] | 25,2 | |
| Obudowa | prostopadłościan | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | 20 x 14 x 48 | |
| Materiał | obudowa: PBT wzmocnione szklane włókno; Przycisk: TPE-U; osłona: PC wzmocnione szklane włókno | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| Funkcja uczenia | tak | |
| Blokada elektroniczna | tak | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne - wtyk | ||
| Podłączenie | Przewód: 0,04 m, PVC; 3 x 0,14 mm2 | |
| Podłączenie | Konektor: 1 x M8; kodowanie: A | |
