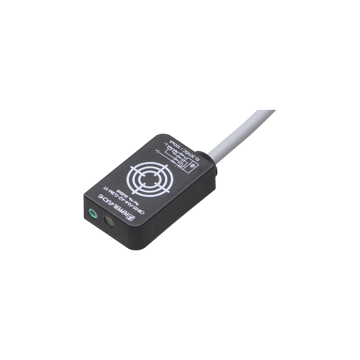

CBN15-F64-A2-0,3M-V1 - 263268
Czujnik pojemnościowy firmy Pepperl+Fuchs, zakres = 15 mm, czoło niezabudowane, 4-przewodowy, NO + NC, Wtyczka kablowa M12 x 1, ze zintegrowanym kablem przyłączeniowym PUR, L = 300 mm, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Capacitive sensor CBN15-F64-A2-0,3M-V1
- 15 mm czoło niezabudowane
- Płaska obudowa
- Odległość przełączania regulowana pomiędzy 2 mm ... 15 mm
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | uzupełniający | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 15 mm | |
| Instalacja | niezabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 10.8 mm | |
| Rzeczywista odległość robocza | 13.5 ... 16.5 mm | |
| Typ wyjścia | 4-przewodowy | |
| Nominalne oceny | ||
| Warunki instalacji | ||
| B | 15 mm | |
| C | 30 mm | |
| F | 45 mm / 60 mm | |
| Napięcie robocze | 10 ... 30 V DC | |
| Częstotliwość przełączania | 0 ... 100 Hz | |
| Histereza | 1 ... 10 typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | pulsowanie I max ≤ 500 mA |
|
| Spadek napięcia | ≤ 2 V. | |
| Powtórz dokładność | ≤ 1,5 mm | |
| Prąd pracy | 0 ... 100 mA | |
| Prąd wyłączenia | 0 ... 50 µA typ. 5 µA | |
| Prąd zasilania bez obciążenia | ≤ 15 mA | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 941 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Potencjometr | regulacja czułości | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Temperatura przechowywania | -40 ... 85 ° C (-40 ... 185 ° F) | |
| Stopień zanieczyszczenia | 3 | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka kablowa M12 x 1, ze zintegrowanym kablem przyłączeniowym PUR, L = 300 mm | |
| Core cross section | 0,34 mm 2 | |
| Materiał obudowy | PBT | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP67 | |
| Moment dokręcania, śruby obudowy | ≤ 2 Nm | |
| Uwaga | Głębokość wkręcania śrub obudowy, maks. 8 mm | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27274201 |
| ECLASS 12.0 | 27274201 |
| ECLASS 11.0 | 27270102 |
| ECLASS 10.0.1 | 27270102 |
| ECLASS 9.0 | 27270102 |
| ECLASS 8.0 | 27270102 |
| ECLASS 5.1 | 27270102 |
| ETIM 9.0 | EC002715 |
| ETIM 8.0 | EC002715 |
| ETIM 7.0 | EC002715 |
| ETIM 6.0 | EC002715 |
| ETIM 5.0 | EC002715 |
| UNSPSC 12.1 | 39121550 |
