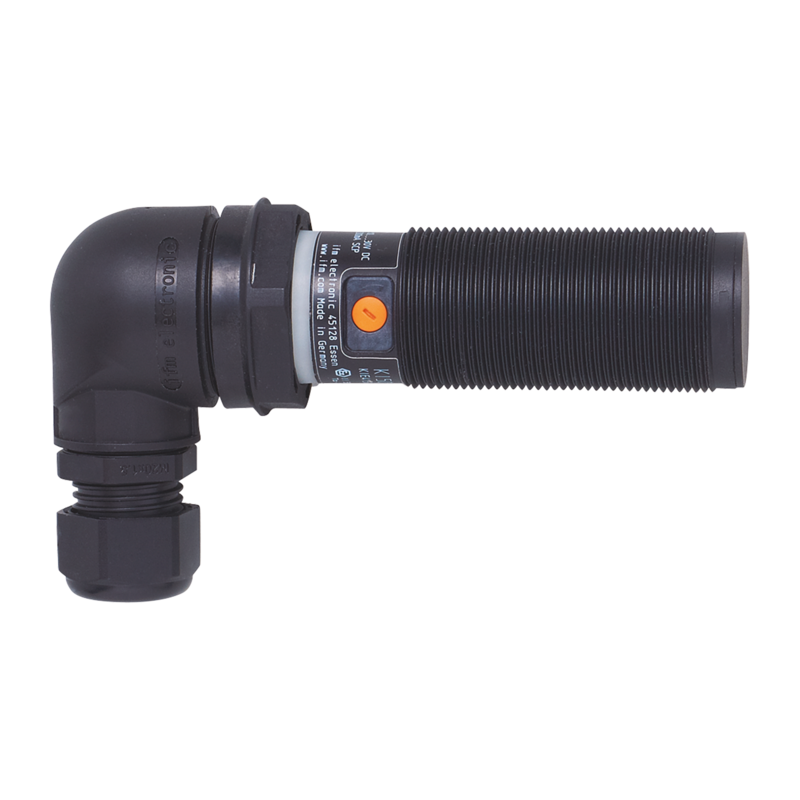

KI001A - KIE2150NFBOA/3D
Czujnik pojemnościowy, M30 x 1,5 / L = 125 mm, Strefa działania 15 mm , montaż niezabudowany , NO / NC, (wybieralne), AC/DC
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Do zastosowań w strefach niebezpiecznych
- Ze stopniem zespolonego wyjścia AC/DC
- Łatwa, potencjometryczna regulacja zasięgu wykrywania
- Technologia dwuprzewodowa
- Programowalna funkcja wyjściowa NO/NC
| Cechy produktu | ||
|---|---|---|
| Funkcja wyjścia | NO / NC, (wybieralne) | |
| Strefa działania [mm] | 15 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M30 x 1,5 / L = 125 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 30...250 AC / 20...250 DC | |
| Klasa ochrony | II | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zasada pomiaru | pojemnościowy | |
| Wyjścia | ||
| Funkcja wyjścia | NO / NC, (wybieralne) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 8 | |
| Maks. spadek napięcia wyjścia przełączającego AC [V] | 10 | |
| Minimalny prąd obciążenia [mA] | 5 | |
| Maks. prąd upływu [mA] | 2,5 (250 V AC) / 1,7 (110 V AC) / 1,5 (24 V DC) | |
| Prąd obciążenia wyjścia przełączającego AC [mA] | 100, (150 (...40 °C)) | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100, (150 (...40 °C)) | |
| Szczytowy prąd obciążenia wyjścia przełączającego [mA] | 1000, (20ms / 0,5Hz) | |
| Częstotliwość przełączania AC [Hz] | 10 | |
| Częstotliwość przełączania DC [Hz] | 10 | |
| Uwagi dotyczące częstotliwości przełączania [Hz] | tylko dla obciążeń rezystancyjnych, 2Hz dla kategorii AC-140 | |
| Zabezpieczenie przed zwarciem | nie | |
| Zabezpieczenie przed przeciążeniem | nie | |
| Strefa działania | ||
| Strefa działania [mm] | 15 | |
| Regulowany zasięg działania | tak | |
| Ustawienia fabryczne zasięgu działania [mm] | 15 | |
| Realny zasięg działania Sr [mm] | 15 ± 10 % | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | szkło: 0,4 / woda: 1 / ceramika: 0,2 / PVC: 0,2 | |
| Histereza [% z Sr] | 1...15 | |
| Dryft punktu przełączania [% z Sr] | -20...20 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -20...60 | |
| Ochrona | IP 65, IP 67 | |
| Testy / dopuszczenia | ||
| Oznaczenie ATEX | II 3D Ex tc IIIC T90°C Dc X | |
| EMC | ||
| EN 61000-4-2 ESD | kV / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 3 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-5 Surge | 1 kV przewód do przewodu, Ri: 2 Ohm | |
| EN 61000-4-6 w. cz. przewodzone | 3 V | |
| EN 55011 | klasa B | |
| MTTF [lata] | 305 | |
| Dane mechaniczne | ||
| Waga [g] | 156,5 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | , montaż niezabudowany | |
| Wymiary [mm] | M30 x 1,5 / L = 125 | |
| Opis gwintu | M30 x 1,5 | |
| Materiał | PBT, PA | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| Połączenie elektryczne | ||
| Wymagana ochrona | bezpiecznik miniaturowy wg IEC60127-2 karta 1, &le, 2 A, szybki, Proszę umieścić bezpiecznik poza strefą zagrożenia wybuchem. | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Uwagi | Zalecenie: Po wystąpieniu zwarcia należy sprawdzić, czy urządzenie działa prawidłowo. | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | zaciski: 0,34...2,5 mm2, Osłona przewodu: Ø, 5...9 mm, Dławik kablowy: M20 X 1,5 | |
