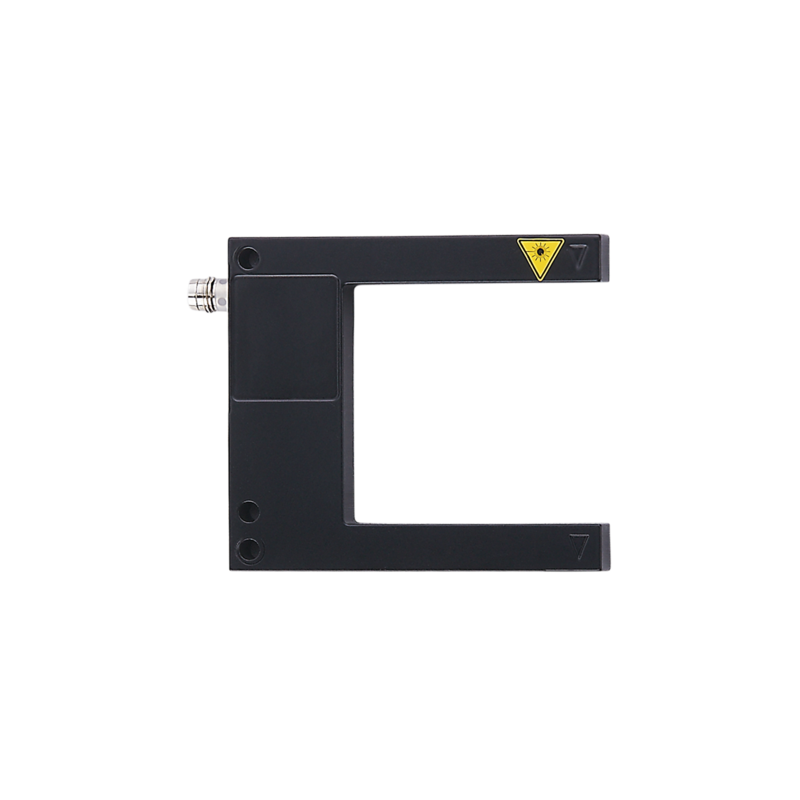

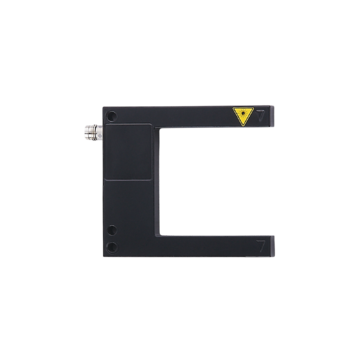

OPU701 - OPULFPKG/IO-Link/AS
Czujnik optyczny szczelinowy firmy IFM, szerokość szczeliny 50 mm, wymiar obudowy 80 x 10 x 80 mm, zasilanie 10-35 VDC, PNP /NO lub NC (wybierany)
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Bezbłędne wykrywanie niewielkich obiektów
- Szybkie ustawianie: bez konieczności osiowania nadajnika i odbiornika
- Zabrudzenie jest sygnalizowane przez stałe monitorowanie ilości odbieranego światła
- Tryby pracy można ustawiać dostosowując do wymagań konkretnej aplikacji
| Cechy produktu | ||
|---|---|---|
| Rodzaj światła | światło czerwone | |
| Klasa ochrony laserowej | 1 | |
| Aplikacja | ||
| Zasada działania | Bramka świetlna | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC; (supply class 2 zgodnie z cULus) | |
| Wytrzymałość [V] | 500 | |
| Pobór prądu [mA] | < 30 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Maks. czas rozruchu [ms] | 150 | |
| Rodzaj światła | światło czerwone | |
| Długość fali [nm] | 655 | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP/NPN; (parametryzowalna) | |
| Funkcja wyjścia | tryb światło-włącz/ciemno-włącz; (wybierany) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 1 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 5000 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Średnica najmniejszego wykrywalnego obiektu [mm] | 0,05 | |
| Dokładność / odchylenie | ||
| Powtarzalność [mm] | 0,01 | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel; Process Data Variable | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Min.czas cyklu procesu [ms] | 3,2 | |
| Dane procesowe IO-Link (cykliczne) | ||
| Funkcja | długość bajtu | |
| wartość procesowa | 16 | |
| status urządzenia | 4 | |
| informacje o przełączaniu binarnym | 1 | |
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji; licznik godzin pracy; licznik cykli przełączania; Min./Max. Signalspeicher; Tryb pracy | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 1209 | |
| Uwaga | Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania” | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...60 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| DIN EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| DIN EN 61000-4-3 w.cz. promieniowane | 10 V/m | |
| DIN EN 61000-4-4 Burst | 2 kV | |
| DIN EN 61000-4-6 w. cz. przewodzone | 10 V | |
| DIN EN 55011 | klasa A | |
| Odporność na wibracje | ||
| EN 60068-2-6 Fc | (10-55) Hz Amplituda 1mm, Czas 5 min., 30 min. w każdej osi w częstotliwości rezonansowej lub 55 Hz | |
| Odporność na wstrząsy | ||
| EN 60068-2-27 Ea | 30 g 11 ms pół sinus. 3 wstrząsy w każdym kierunku 3 osi współrzędnych | |
| Klasa ochrony laserowej | 1 | |
| Uwagi dotyczące ochrony lasera | ||
| Uwaga: | światło laserowe | |
| klasa laserowa: | 1 | |
| EN / IEC60825-1:2007 | ||
| EN / IEC60825-1:2014 | ||
| Zgodnie z 21 CFR 1040 z wyjątkiem odchyleń zgodnie z ostrzeżeniem o laserze nr 50, z czerwca 2007. | ||
| MTTF [lata] | 548 | |
| Dane mechaniczne | ||
| Waga [g] | 131 | |
| Wymiary [mm] | 70 x 10 x 80 | |
| Głębokość widelca D [mm] | 55 | |
| Szerokość widelca W [mm] | 50 | |
| Materiał | obudowa: cynk odlewany ciśnieniowo malowane proszkowo; soczewka: szkło | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M8; kodowanie: A | |
