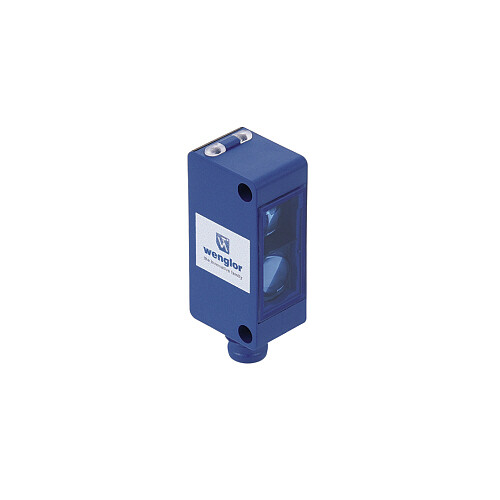

P1KH022
Czujnik optyczny odbiciowy z eliminacją wpłuwu tła firmy Wenglor, zakres=30...150 mm, niebieskie światło, polaryzacja NPN NO lub NC, zasilanie 10...30 V DC, 1000 Hz, podłączenie konektor M8-4 pin, materiał korpusu tworzywo, potencjometr
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Wenglor
Opisy produktu
- Niebieskie światło dla ciemnych, błyszczących obiektów
- Monitorowanie stanu
- IO-Link 1.1
- Niezawodne wykrywanie obiektów na dowolnym tle
Czujnik refleksyjny z tłumieniem tła działa na niebieskie światło zgodnie z zasadą pomiaru kąta i jest przeznaczony do wykrywania obiektów na dowolnym tle. Czujnik ma zawsze tę samą odległość przełączania, niezależnie od koloru, kształtu i powierzchni przedmiotów. Czujnik odbicia z niebieskim światłem jest specjalnie zaprojektowany do zastosowań z ciemnymi błyszczącymi przedmiotami, na przykład przy produkcji paneli słonecznych. Interfejs O-Link może służyć do konfigurowania czujników refleksyjnych (PNP / NPN, NC / NO, odległość przełączania), a także do odczytu stanów przełączania i wartości odległości.
| Parametry optyki | ||
|---|---|---|
| Zakres | 150 mm | |
| Zakres regulacji | 30...150 mm | |
| Histereza przełączania | < 10 % | |
| Rodzaj światła | Niebieskie światło | |
| Żywotność (T = +25 °C) | 100000 h | |
| Grupa ryzyka (EN 62471) | 1 | |
| Max. natężenie światła otoczenia | 10000 Lux | |
| Średnica plamki świetlnej | zobacz tabele nr. 1 | |
| Dane elektryczne | ||
| Zasilanie | 10...30 V DC | |
| Zasilanie IO-Link | 18...30 V DC | |
| Konsumpcja (Ub = 24 V) | < 20 mA | |
| Częstotliwość przełączania | 1000 Hz | |
| Częstotliwość przełączania (tryb interference-free) | 500 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Czas odpowiedzi (tryb interference-free) | 1 ms | |
| Dryft temperaturowy | < 5 % | |
| Zakres temperatury | -40...60 °C | |
| Spadek napięcia na wyjściu | < 2 V | |
| Wyjście przełączające / prąd przełączający | 100 mA | |
| Prąd różnicowy | < 50 µA | |
| Zabezpieczenie przed zwarciem i przeciążeniem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Zamykanie | tak | |
| Interfejs | IO-Link V1.1 | |
| Klasa ochrony | III | |
| Dane mechaniczne | ||
| Metoda konfiguracji | Potencjometr | |
| Materiał obudowy | Tworzywo | |
| Stopień ochrony IP | IP67/IP68 | |
| Podłączenie | konektor M8-4 pin | |
| Materiał osłony optyki | PMMA | |
| Dane istotne dla bezpieczeństwa | ||
| MTTFd (EN ISO 13849-1) | 1717,03 a | |
| Wyjście | ||
| NPN NO/NC przełączny | tak | |
| IO-Link | tak | |
