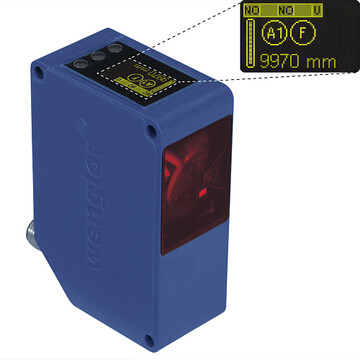

X1TA101MHT88
Dalmierz firmy Wenglor, zakres pomiarowy = 0,2...100,2 m, wyjście analogowe / RS-232, konektor M12-8 pin, IP68
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Wyjście analogowe (0...10 V/4...20 mA)
- Wyłączalne światło emisji
- Wyświetlacz graficzny dla łatwej obsługi
- Dryf temperatury można wyeliminować
Czujniki te mają odporną na zarysowania optykę, a emitowane światło można wyłączyć. Wykorzystują zasadę pomiaru czasu przejścia do pomiaru odległości między czujnikiem a obiektem. Dzięki zastosowaniu odpowiedniego odbłyśnika na obiekcie jest zatem możliwy bardzo dokładny pomiar położenia na dużych odległościach.
| Parametry optyki | ||
|---|---|---|
| Zakres roboczy | 0,2...100,2 m | |
| Zakres pomiarowy | 100 m | |
| Referencyjny reflektor / folia odblaskowa | 4 × RQ100BA | |
| Rozdzielczość | 4...20 mm | |
| Liniowość | 0,05 % | |
| Histereza przełączania | 13...50 mm | |
| Rodzaj światła | Laser (czerwony) | |
| Długość fali | 660 nm | |
| Żywotność (T = +25 °C) | 100000 h | |
| klasa lasera (EN 60825-1) | 1 | |
| Max. natężenie światła otoczenia | 10000 Lux | |
| Rozbieżność wiązki | < 2 mrad | |
| Średnica plamki świetlnej | zobacz tabele nr. 1 | |
| Reflektor wymagany | tak | |
| Dane elektryczne | ||
| Zasilanie | 18...30 V DC | |
| Konsumpcja (Ub = 24 V) | < 100 mA | |
| Częstotliwość przełączania | 50 Hz | |
| Zakres pomiarowy | 1...100 /s | |
| Opóźnienie załączenia/ wyłączenia | 0...10000 ms | |
| Dryft temperaturowy | 0,5 mm/K | |
| Zakres temperatury | -25...60 °C | |
| Ilość wyjść | 1 | |
| Spadek napięcia na wyjściu | < 2,5 V | |
| Wyjście przełączające / prąd przełączający | 200 mA | |
| Wyjście analogowe | 0...10 V/4...20 mA | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją i przeciążeniem | tak | |
| Interfejs | RS-232 | |
| Klasa ochrony | III | |
| FDA | 0920382-000 | |
| Dane mechaniczne | ||
| Metoda konfiguracji | Menu (OLED) | |
| Materiał obudowy | Tworzywo | |
| Stopień ochrony IP | IP68 | |
| Podłączenie | konektor M12-8 pin | |
| Dane istotne dla bezpieczeństwa | ||
| MTTFd (EN ISO 13849-1) | 345,65 a | |
| Wyjście | ||
| Wyjście błędu | tak | |
| Ustawialne PNP/NPN/Push-Pull | tak | |
| Wyjście analogowe | tak | |
| Interfejs RS-232 | tak | |
Jasność wyświetlacza może się zmniejszać z wiekiem. Nie powoduje to pogorszenia działania czujnika.
