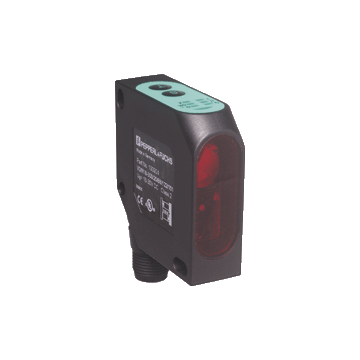

VDM18-300/20/88/122/151 - 193924
Czujnik pomiarowy odległości firmy Pepperl+Fuchs, zakres 80 ... 300 mm, rozdzielczość < 0,1% zakresu pomiarowego, zasilanie 18 ... 30 V DC, konektor M12-8pin, IP67, 2 wyjścia PNP / NO + NC + 4 … 20 mA
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry Distance sensor VDM18-300/20/88/122/151
- Wyjście analogowe 4 mA ... 20 mA
- Wysoka rozdzielczość
- Charakterystyka bardzo szybkiej odpowiedzi, odpowiednia do szybkiego skanowania
- Interfejs RS 485
| Opis produktu |
|---|
| Uniwersalny czujnik odległości, pomiar do obiektu, zasięg detekcji 300 mm, czerwone światło laserowe, klasa lasera 2, interfejs RS485, 2 wyjścia PNP, wyjście analogowe, wtyczka M12 |
| Ogólne specyfikacje | ||
|---|---|---|
| Zakres pomiaru | 80 ... 300 mm | |
| Źródło światła | dioda laserowa typ. żywotność 50 000 h przy Ta = +40 ° C |
|
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Znamionowe parametry lasera | ||
| Klasa | LASEROWE ŚWIATŁO, NIE WSTAWIAJ SIĘ DO WIĄZKI | |
| Klasa lasera | 2 | |
| Długość fali | 650 nm | |
| Reprezentacja plamki świetlnej | około 2 mm x 4,5 mm przy 300 mm | |
| Metoda pomiaru | Triangulacja laserowa | |
| Limit światła otoczenia | ≤ 5000 Lux | |
| Nominalne oceny | ||
| Błąd liniowości | 0.25 % of the measuring range | |
| Powtórz dokładność | < 0.25 % of the measured value | |
| Rozdzielczość | < 0.1 % of the measuring range | |
| Dryft temperaturowy | < 0.02 % / °C | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | LED zielony | |
| Wskaźnik funkcji | 2 żółte diody LED: stan przełączania (każde wyjście), 4 zielone diody LED: tryb pracy | |
| Elementy sterujące | Panel sterowania: Regulator punktu przełączania, Tryb pracy, Wyjście analogowe (S - Set, T - Toggle) | |
| Wskaźnik parametryzacji | Czerwona dioda LED | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 18 ... 30 V DC | |
| Prąd zasilania bez obciążenia | ≤ 40 mA at 24 V DC | |
| Klasa ochrony | II , rated voltage ≤ 50 V DC | |
| Opóźnienie czasowe przed dostępnością | ≤ 300 ms | |
| Interfejs | ||
| Typ interfejsu | RS-485 | |
| Wyjście | ||
| Interfejsy | RS-485 | |
| Wyjście sygnału | 2 wyjścia PNP, niezależne, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Prąd przełączania | max. 100 mA | |
| Wyjście pomiarowe | 1 analog output 4 ... 20 mA, short-circuit/overload protected , Rmax = 500 Ohm | |
| Częstotliwość przełączania | ≤ 1 kHz | |
| Czas odpowiedzi | 0,4 ms | |
| Zgodność ze standardami i dyrektywami | ||
| Zgodność z dyrektywą | ||
| Dyrektywa EMC 2004/108 / WE | EN 60947-5-2 | |
| Standardowa zgodność | ||
| Klasa lasera | DIN EN 60825-1: 2008, IEC 60825-1: 2007 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -10 ... 60 ° C (14 ... 140 ° F) | |
| Temperatura przechowywania | -20 ... 80 ° C (-4 ... 176 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 17 mm | |
| Wysokość obudowy | 50 mm | |
| Głębokość obudowy | 50 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | Złącze M12, 8 pinów | |
| Materiał | ||
| Obudowa | ABS, odporny na uderzenia | |
| Twarz optyczna | PMMA | |
| Masa | około 43 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270916 |
| ECLASS 12.0 | 27270916 |
| ECLASS 11.0 | 27270801 |
| ECLASS 10.0.1 | 27270801 |
| ECLASS 9.0 | 27270801 |
| ECLASS 8.0 | 27270801 |
| ECLASS 5.1 | 27270801 |
| ETIM 9.0 | EC001825 |
| ETIM 8.0 | EC001825 |
| ETIM 7.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| ETIM 5.0 | EC001825 |
| UNSPSC 12.1 | 41111613 |
