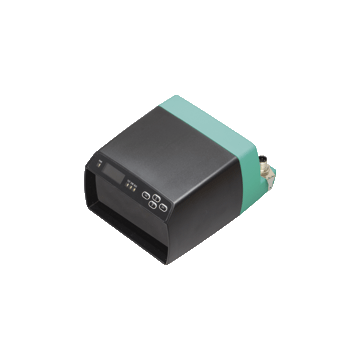

VDM100-50-SSI/G2/146 - 241264
Czujnik pomiarowy odległości firmy Pepperl+Fuchs, zakres 0,3 ... 50 m, rozdzielczość 0,1 mm, ustawialny, zasilanie 18 ... 30 V DC, konektor M12-5pin + M12-4pin + M12-8pin, IP65
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry czujnika pomiarowego odległości VDM100-50-SSI/G2/146
- Metoda pomiaru PRT (technologia impulsowania)
- Wersja do zastosowań w niskich temperaturach
- Bezkontaktowy precyzyjny pomiar
- Przełączany interfejs SSI / RS 422
- Ultraszybka akwizycja danych
- Aktywna kontrola dynamiczna
- Nowoczesna lekka konstrukcja, wyjątkowo wytrzymała
- Proste programowanie z 4 przyciskami i podświetlanym wyświetlaczem
| Opis produktu | ||
|---|---|---|
| Czujnik odległości do zadań pozycjonowania z dokładnością do milimetra, PRT, zakres pomiarowy do 50 m, interfejs SSI - przełączany na RS-422, wtyczka M12, wersja niskotemperaturowa | ||
| Ogólne specyfikacje | ||
|---|---|---|
| Zakres pomiaru | 0,3 ... 50 m | |
| Cel referencyjny | Odbłyśnik foliowy 500 mm x 500 mm | |
| Źródło światła | Dioda laserowa | |
| Znamionowe parametry lasera | ||
| Klasa | WIDOCZNE I NIEWIDZIALNE PROMIENIOWANIE LASEROWE, NIE WSTAWIAJ SIĘ DO WIĄZKI | |
| Klasa lasera | Laser pomiarowy: 1, Laser wyrównujący: 2 | |
| Długość fali | Laser pomiarowy: 905 nm, Laser wyrównujący: 660 nm | |
| Rozbieżność wiązki | Laser pomiarowy: 2 mrad, Laser wyrównujący: 1 mrad | |
| Długość impulsu | Laser pomiarowy: 4 ns | |
| Częstotliwość powtarzania | Laser pomiarowy: 20 kHz | |
| Maksymalna moc optyczna | , Laser wyrównujący: 0,6 mW | |
| max. pulse energy | Laser pomiarowy: 12 nJ | |
| Metoda pomiaru | Technologia pulsowania (PRT) | |
| Max. prędkość ruchu | 15 m/s | |
| Pomoc w wyrównaniu | Wskaźnik laserowy Klasa lasera 2 | |
| Zywotność | > 100000 godz | |
| Średnica plamki świetlnej | < 15 cm przy 50 m | |
| Limit światła otoczenia | > 100000 Lux | |
| Rozdzielczość | 0,1 mm, ustawialny | |
| Wpływ temperatury | 0,03 mm / K | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 120 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | 4 diody LED | |
| Elementy sterujące | Panel sterowania (4 klawisze membranowe) do ustawiania parametrów | |
| Wskaźnik parametryzacji | Podświetlany wyświetlacz do wyświetlania mierzonych wartości i parametryzacji | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 18 ... 30 V DC | |
| Prąd zasilania bez obciążenia | 250 mA (18 V) ... 150 mA (30 V) | |
| Klasa ochrony | III (napięcie robocze 50 V) | |
| Opóźnienie czasowe przed dostępnością | < 10 s (-30 ° C po 5 min.) | |
| Interfejs | ||
| Typ interfejsu | SSI | |
| Odczyt zakresu | 4000 / s <br> Częstotliwość zegara: 100 kHz ... 1 MHz | |
| Interfejs 1 | ||
| Typ interfejsu | RS-422 | |
| Odczyt zakresu | 4.8 ... 115.2 kBit/s | |
| Wejście wyjście | ||
| Rodzaj wejścia / wyjścia | 2 wejścia / wyjścia PNP, niezależna konfiguracja, zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją | |
| Wejście | ||
| Próg przełączania | niski: Ue < 6 V, <br> wysoki: Ue > 16 V. | |
| Wyjście | ||
| Próg przełączania | niski: Ua < 1 V, <br> wysoki: Ua > Ub - 1 V. | |
| Prąd przełączania | 200 mA na wyjściu | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Bezpieczeństwo lasera | IEC 60825-1: 2007 | |
| Dokładność pomiaru | ||
| Wyjście wartości mierzonej | 1 ms | |
| Średni wiek danych | 3 ms , 6 ms , 12 ms , 25 ms , 50 ms , ustawialny | |
| Offsetowy | max. 2 mm (między dwoma urządzeniami) | |
| Absolutna dokładność | ± 2.5 mm (> 3 m); ± 3.5 mm (0.3 m to 3 m) | |
| Powtórz dokładność | < 0,5 mm | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1 | |
| Zatwierdzenie FDA | IEC 60825-1: 2007 Zgodny z 21 CFR 1040.10 i 1040.11, z wyjątkiem odchyleń zgodnie z obwieszczeniem dotyczącym lasera nr 50 z dnia 24 czerwca 2007 r. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -30 ... 50 ° C (-22 ... 122 ° F), Do stosowania w suchym zimnie | |
| Temperatura przechowywania | -30 ... 70 ° C (-22 ... 158 ° F) | |
| Wilgotność względna | 95%, bez kondensacji wilgoci | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 140 mm | |
| Wysokość obudowy | 100 mm | |
| Stopień ochrony | IP65 | |
| Podłączenie | 4-stykowe, złącze M12x1, standardowe (zasilanie), <br> 5-stykowe, złącze M12x1, kodowanie B (SSI), <br> 8-stykowe, złącze M12x1, serwis | |
| Materiał | ||
| Obudowa | ABS / PC | |
| Osłona optyki | PMMA, twarda powłoka | |
| Masa | około 700 g | |
