PNBC008

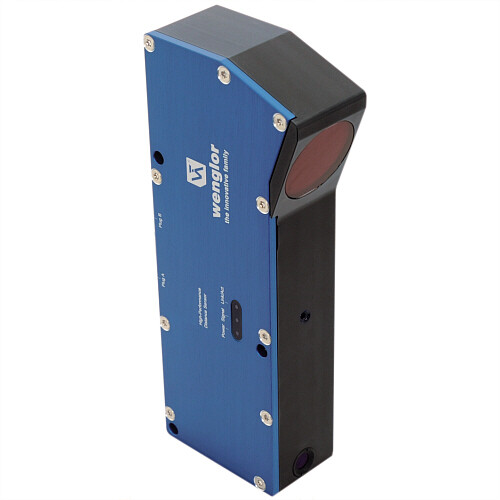

Dalmierz firmy Wenglor, zakres pomiarowy = 200...1000 mm, wyjście 0...10 V/4...20 mA / Ethernet TCP/IP, konektor M12-8 pin, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Stałe, niezależne od powierzchni wartości pomiarowe
- Wysoce precyzyjny pomiar z maksymalnym odchyleniem liniowości 0,05%
- Kompatybilny z Przemysł 4.0 dzięki Ethernetowi przemysłowemu
- Stabilne termicznie zmierzone wartości bez fazy rozgrzewania
Czujniki z zakresu PNBC pracują z CMOS o wysokiej rozdzielczości i określają odległość do obiektu za pomocą pomiaru kątowego. Najwyższej jakości optyka pozwala mierzyć wartości z 16-bitową rozdzielczością. Dzięki sprawdzonym algorytmom uzyskuje się stabilne wartości pomiarowe nawet dla skomplikowanych powierzchni, na przykład blachy z efektem plamki. Wykazują wyjątkową dokładność przy maksymalnym odchyleniu liniowości wynoszącym zaledwie 0,05%, i wymagał tylko krótkiej fazy rozgrzewania dzięki zminimalizowanemu przesunięciu temperatury. Wartości są odczytywane jednocześnie przez wyjście analogowe i interfejs. Zewnętrznie można zaprogramować do 4 wyjść przełączających. Wejście enkoderowe pozycjonuje produkt.
| Parametry optyki | ||
|---|---|---|
| Zakres roboczy | 200...1000 mm | |
| Zakres pomiarowy | 800 mm | |
| Rozdzielczość | 12,2 µm | |
| Odchylenie liniowości | 375 µm | |
| Rodzaj światła | Laser (czerwony) | |
| Długość fali | 658 nm | |
| Żywotność (T = +25 °C) | 100000 h | |
| klasa lasera (EN 60825-1) | 2 | |
| Max. natężenie światła otoczenia | 10000 Lux | |
| Średnica plamki świetlnej | < 1,6 mm | |
| Dane elektryczne | ||
| Zasilanie | 10...30 V DC | |
| Konsumpcja (Ub = 24 V) | 280 mA | |
| Częstotliwość przełączania | 15 kHz | |
| Czas odpowiedzi | < 33 µs | |
| Zakres wyjściowy | 10...30000 /s | |
| Dryft temperaturowy | 0,005 %/K | |
| Zakres temperatury | -10...40 °C | |
| Ilość wyjść | 4 | |
| Spadek napięcia na wyjściu | < 1,5 V | |
| Wyjście przełączające / prąd przełączający | 100 mA | |
| Wyjście analogowe | 0...10 V/4...20 mA | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Ochrona przed przeciążeniem | tak | |
| Tryb uczenia | VT, FT | |
| Interfejs | Ethernet TCP/IP | |
| Szybkość transmisji | 100 Mbit/s | |
| Klasa ochrony | III | |
| FDA | 1620645-000 | |

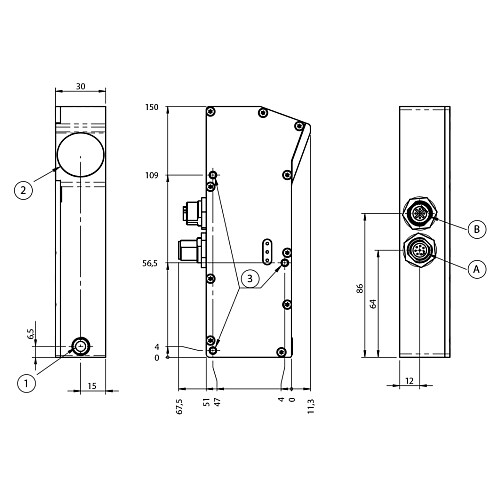

| Dane mechaniczne | ||
| Metoda konfiguracji | Teach-In | |
| Materiał obudowy | Aluminium | |
| Stopień ochrony IP | IP67 | |
| Podłączenie | konektor M12-8 pin | |
| Typ podłączenia Ethernet | konektor M12-4 pin, D-cod. | |
| Materiał osłony optyki | Szkoło | |
| Waga | 370 g | |
| Dane ogólne | ||
| Serwer WWW | tak | |
| Zakres dostawy | Raport kalibracji | |
| Wyjście | ||
| Ustawialne PNP/NPN/Push-Pull | tak | |
| Przełączanie NC/NO | tak | |
