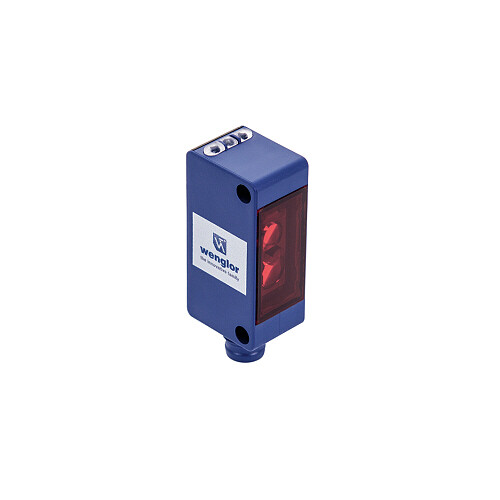

P1KY103
Dalmierz firmy Wenglor, zakres pomiarowy = 0...1500 mm, wyjście IO-Link V1.1 / PNP/ NO +NC, konektor M8-4 pin, IP67/IP68
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
- 2 niezależne od siebie wyjścia przełączające
- Interfejs O-Link
- Duży zakres pomiarowy
- Miniaturowa konstrukcja
Wysokowydajny czujnik odległości o kompaktowym formacie dokładnie określa odległość między czujnikiem a obiektem na podstawie pomiaru czasu przejścia. Dwa wzajemnie niezależne wyjścia przełączające i inteligentny interfejs O-Link pozwalają na wielofunkcyjne zastosowanie do precyzyjnego ustalenia odległości do obiektu lub do wykrycia obiektu w dowolnych dwóch punktach przełączania. Duży zakres roboczy od 0 do 1500 mm zapewnia najwyższą wydajność przy miniaturowym formacie i elastyczności w zakresie zasięgu. Dzięki laserowi klasy 1 wiązka lasera czujnika jest nieszkodliwa dla ludzkiego oka.
| Parametry optyki | ||
|---|---|---|
| Zakres roboczy | 0...1500 mm | |
| Zakres regulacji | 50...1500 mm | |
| Histereza przełączania | < 30 mm | |
| Rodzaj światła | Laser (infrared) | |
| Długość fali | 940 nm | |
| Żywotność (T = +25 °C) | 100000 h | |
| klasa lasera (EN 60825-1) | 1 | |
| Max. natężenie światła otoczenia | 10000 Lux | |
| Średnica plamki świetlnej | zobacz tabele nr. 1 | |
| Dane elektryczne | ||
| Zasilanie | 10...30 V DC | |
| Zasilanie IO-Link | 18...30 V DC | |
| Konsumpcja (Ub = 24 V) | < 15 mA | |
| Częstotliwość przełączania | 10 Hz | |
| Czas odpowiedzi | < 36 ms | |
| Dryft temperaturowy | < 2,5 % | |
| Zakres temperatury | -30...50 °C | |
| Ilość wyjść | 2 | |
| Spadek napięcia na wyjściu | < 2,5 V | |
| Wyjście przełączające / prąd przełączający | 100 mA | |
| Prąd różnicowy | < 50 µA | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Ochrona przed przeciążeniem | tak | |
| Zamykanie | tak | |
| Interfejs | IO-Link V1.1 | |
| Klasa ochrony | III | |
| FDA | 1720547-001 | |
| Dane mechaniczne | ||
| Metoda konfiguracji | Teach-In | |
| Materiał obudowy | Tworzywo | |
| Materiał osłony optyki | PMMA | |
| Stopień ochrony IP | IP67/IP68 | |
| Podłączenie | konektor M8-4 pin | |
| Dane istotne dla bezpieczeństwa | ||
| MTTFd (EN ISO 13849-1) | 2266,52 a | |
| Wyjście | ||
| NPN NO | tak | |
| IO-Link | tak | |
Funkcja wyjściowa NPN tylko dla O1
