P1KY003

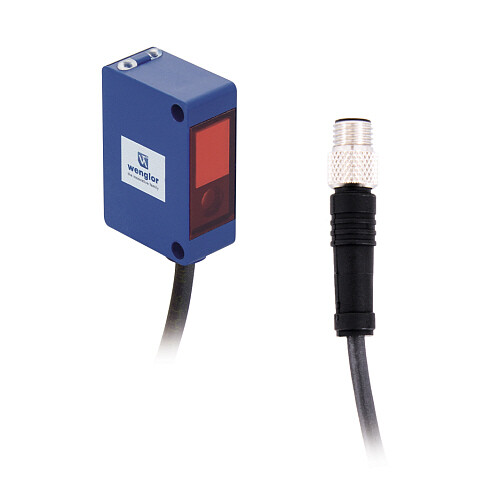

Dalmierz firmy Wenglor, zakres pomiarowy = 0...1000 mm, wyjście PNP/NO, konektor M8-4 pin, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Bez zakłóceń w kierunku połysku w tle dzięki WinTec
- Miniaturowa konstrukcja
- Brak interferencji w WinTec
- Niezawodny w przypadku błyszczących obiektów dzięki WinTec
- Bezpieczne wykrywanie czarnych obiektów również w ekstremalnie pochylonych pozycjach dzięki WinTec
Te miniaturowe czujniki określają odległość między czujnikiem a obiektem za pomocą pomiaru czasu przejścia. Technologia bez zakłóceń Wenglor (WinTec) rewolucjonizuje technologię czujników: zapobiega zakłócaniu działania wielu czujników umieszczonych naprzeciw siebie lub obok siebie. Czujniki osiągają bardzo wysoką częstotliwość przełączania i używają lasera klasy 1, który jest bezpieczny dla ludzkiego oka.
| Parametry optyki | ||
|---|---|---|
| Zakres roboczy | 0...1000 mm | |
| Zakres regulacji | 100...1000 mm | |
| Histereza przełączania | < 20 mm | |
| Rodzaj światła | Laser (czerwony) | |
| Długość fali | 680 nm | |
| Żywotność (T = +25 °C) | 100000 h | |
| klasa lasera (EN 60825-1) | 1 | |
| Rozbieżność wiązki | < 16 mrad | |
| Max. natężenie światła otoczenia | 10000 Lux | |
| Średnica plamki świetlnej | zobacz tabele nr. 1 | |
| Triple Dot Laser | tak | |
| Dane elektryczne | ||
| Zasilanie | 10...30 V DC | |
| Konsumpcja (Ub = 24 V) | < 30 mA | |
| Częstotliwość przełączania | 1000 Hz | |
| Czas odpowiedzi | 0,5 ms | |
| Dryft temperaturowy | < 2,5 % | |
| Zakres temperatury | -40...50 °C | |
| Ilość wyjść | 2 | |
| Spadek napięcia na wyjściu | < 2,5 V | |
| PNP max. prąd przełączania | 100 mA | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Ochrona przed przeciążeniem | tak | |
| Klasa ochrony | III | |
| FDA | 1620293-001 | |

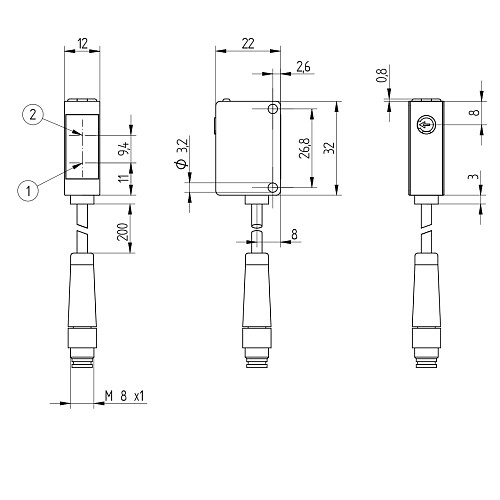

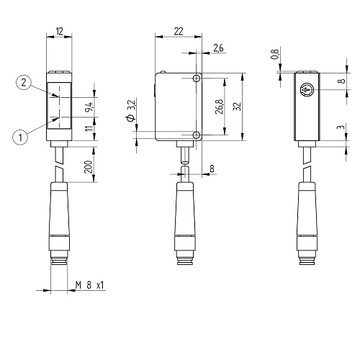

| Dane mechaniczne | ||
| Metoda konfiguracji | Potencjometr | |
| Materiał obudowy | Tworzywo | |
| Materiał osłony optyki | PMMA | |
| Stopień ochrony IP | IP67 | |
| Podłączenie | konektor M8-4 pin | |
| Długość przewodu | 200 mm | |
| Dane istotne dla bezpieczeństwa | ||
| MTTFd (EN ISO 13849-1) | 996,97 a | |
| Wyjście | ||
| PNP NO + NC | tak | |
* Zakres temperatur z zamontowanym na stałe kablem, promień gięcia: 20 mm
