OY1P303P0189

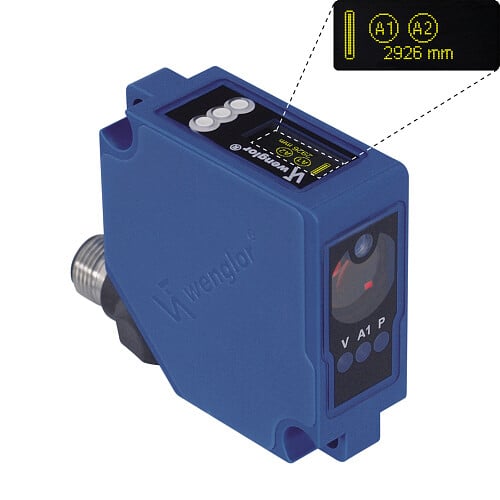

Dalmierz firmy Wenglor, zakres pomiarowy = 50...3050 mm, wyjście analogowe / RS-232, konektor M12-8 pin, IP68
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
- 2 niezależne od siebie wyjścia przełączające
- Wyjście analogowe (0...10 V/4...20 mA)
- Wyświetlacz graficzny dla łatwej obsługi
- Niezawodny w przypadku błyszczących obiektów dzięki WinTec
- Bezpieczne wykrywanie czarnych obiektów również w ekstremalnie pochylonych pozycjach dzięki WinTec
Czujniki te mają odporną na zarysowania optykę, a emitowane światło można wyłączyć. Wykorzystują zasadę pomiaru czasu przejścia do pomiaru odległości między czujnikiem a obiektem. Technologia Wenglor bez zakłóceń (WinTec) zrewolucjonizowała technologię czujników: umożliwia montaż kilku czujników bezpośrednio obok siebie lub naprzeciw siebie, bez wpływu czujników na siebie. Czujniki osiągają bardzo wysoką częstotliwość przełączania i używają lasera klasy 1, który jest bezpieczny dla ludzkiego oka.
Parametry optyki | ||
---|---|---|
Zakres roboczy | 50...3050 mm | |
Zakres pomiarowy | 3000 mm | |
Odtwarzalność maksymalna | 1 mm | |
Odchylenie liniowości (200...3050 mm) | 7 mm | |
Odchylenie liniowości (50...200 mm) | 15 mm | |
Histereza przełączania | 3...20 mm | |
Rodzaj światła | Laser (czerwony) | |
Długość fali | 660 nm | |
Żywotność (T = +25 °C) | 100000 h | |
klasa lasera (EN 60825-1) | 1 | |
Max. natężenie światła otoczenia | 10000 Lux | |
Rozbieżność wiązki | < 2 mrad | |
Dane elektryczne | ||
Zasilanie | 18...30 V DC | |
Konsumpcja (Ub = 24 V) | < 70 mA | |
Częstotliwość przełączania | 250 Hz | |
Zakres pomiarowy | 1...500 /s | |
Opóźnienie załączenia/ wyłączenia | 0...10000 ms | |
Dryft temperaturowy | < 0,4 mm/K | |
Zakres temperatury | -40...50 °C | |
Ilość wyjść | 2 | |
Spadek napięcia na wyjściu | < 2,5 V | |
Wyjście przełączające / prąd przełączający | 100 mA | |
Wyjście analogowe | 0...10 V/4...20 mA | |
Zabezpieczenie przed zwarciem | tak | |
Zabezpieczenie przed odwrotną polaryzacją i przeciążeniem | tak | |
Tryb uczenia | HT, VT, FT, TP | |
Interfejs | RS-232 | |
Klasa ochrony | III | |
Dane mechaniczne | ||
Metoda konfiguracji | Menu (OLED) | |
Materiał obudowy | Tworzywo | |
Materiał osłony optyki | PMMA | |
Stopień ochrony IP | IP68 | |
Podłączenie | konektor M12-8 pin | |
Dane istotne dla bezpieczeństwa | ||
MTTFd (EN ISO 13849-1) | 344,3 a | |
Wyjście | ||
Wyjście błędu | tak | |
Wyjście komunikacyjne | tak | |
Ustawialne PNP/NPN/Push-Pull | tak | |
Wyjście analogowe | tak | |
Interfejs RS-232 | tak |
Jasność wyświetlacza może się zmniejszać z wiekiem. Nie powoduje to pogorszenia działania czujnika.
