OMR50M-R1000-SSI-V1V1B-T - 324444-100004
Czujnik odległości do zadań pozycjonowania z dokładnością do milimetra firmy Pepperl+Fuchs, PRT, zakres pomiarowy do 50 m, interfejs SSI/RS-422, wtyczka M12, IP67, zakres temperatury -30 … +50 st.C
Zapytaj o produkt:
OMR50M-R1000-SSI-V1V1B-T - 324444-100004 6 897,00 zł [netto]
Formularz został wysłany.
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu

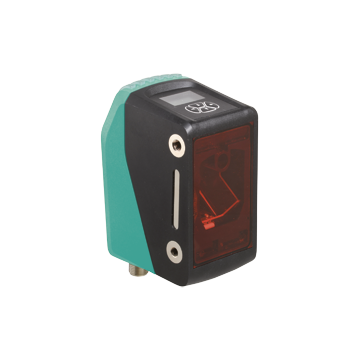

Najważniejsze parametry Distance sensor OMR50M-R1000-SSI-V1V1B-T
- Wersja do zastosowań w niskich temperaturach
- Maximum measurement accuracy
- Czerwony laser jako emiter światła
- Wyświetlacz i klawiatura do ustawiania parametrów
- Kompaktowa i zajmująca mało miejsca konstrukcja
- Metoda pomiaru PRT (technologia impulsowania)
| Opis produktu |
|---|
| Czujnik odległości do zadań pozycjonowania z dokładnością do milimetra, PRT, zakres pomiarowy do 50 m, interfejs SSI, wtyczka M12 |
| Ogólne specyfikacje | ||
|---|---|---|
| Zakres pomiaru | 0.3 ... 50 m |
|
| Cel referencyjny | REF-500MMx500MM (Foil reflector 500 mm x 500 mm) REF-250MMx250MM (Film reflector 250 mm x 250 mm) |
|
| Źródło światła | Dioda laserowa | |
| Rodzaj światła | modulowane widzialne światło czerwone | |
| Znamionowe parametry lasera | ||
| Klasa | LASEROWE ŚWIATŁO, NIE WSTAWIAJ SIĘ DO WIĄZKI | |
| Klasa lasera | 1 | |
| Długość fali | 660 nm | |
| Rozbieżność wiązki | < 5 mrad | |
| Długość impulsu | 5 ns | |
| Częstotliwość powtarzania | 300 kHz | |
| max. pulse energy | < 2 nJ | |
| Metoda pomiaru | Technologia pulsowania (PRT) | |
| Max. prędkość ruchu | 15 m/s | |
| Średnica plamki świetlnej | < 25 cm at 50 m | |
| Limit światła otoczenia | > 80000 Lux | |
| Rozdzielczość | 0,1 mm, ustawialny | |
| Wpływ temperatury | 0,03 mm / K | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | > 100 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik funkcji | 6 LEDs | |
| Elementy sterujące | Panel sterowania (4 klawisze membranowe) do ustawiania parametrów | |
| Wskaźnik parametryzacji | Podświetlany wyświetlacz do wyświetlania mierzonych wartości i parametryzacji | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC | |
| Prąd zasilania bez obciążenia | 660 mA (18 V) ... 400 mA (30 V) | |
| Klasa ochrony | III (napięcie robocze 50 V) | |
| Opóźnienie czasowe przed dostępnością | < 1 s | |
| Interfejs | ||
| Typ interfejsu | SSI | |
| Odczyt zakresu | 40000/s Clock frequency: 100 kHz ... 1 MHz |
|
| Interfejs 1 | ||
| Typ interfejsu | RS-422 | |
| Odczyt zakresu | 4.8 ... 115.2 kBit/s | |
| Wejście wyjście | ||
| Rodzaj wejścia / wyjścia | 2 inputs/outputs, independent configuration, short-circuit protected, reverse polarity protected | |
| Wyjście | ||
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
| Spadek napięcia | ≤ 1,5 V DC | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Bezpieczeństwo lasera | EN 60825-1:2014 | |
| Dokładność pomiaru | ||
| Wyjście wartości mierzonej | 1 ms | |
| Średni wiek danych | 3 ms , 6 ms , 12 ms , 25 ms , adjustable | |
| Absolutna dokładność | typ. ± 2.5 mm | |
| Powtórz dokładność | < 1 mm | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | III | |
| Aprobata UL | Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1 | |
| Zatwierdzenie FDA | IEC 60825-1: 2007 Zgodny z 21 CFR 1040.10 i 1040.11, z wyjątkiem odchyleń zgodnie z obwieszczeniem dotyczącym lasera nr 50 z dnia 24 czerwca 2007 r. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -30 ... 60 ° C (-22 ... 140 ° F) | |
| Temperatura przechowywania | -40 ... 75 ° C (-40 ... 167 ° F) | |
| Wilgotność względna | 95%, bez kondensacji wilgoci | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 55 mm | |
| Wysokość obudowy | 106.6 mm | |
| Głębokość obudowy | 80.6 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 4-pin, M12x1 connector, A-coded (supply) , 5-pin, M12x1 connector, B-coded (SSI) |
|
| Materiał | ||
| Obudowa | ABS / PC | |
| Twarz optyczna | PMMA, twarda powłoka | |
| Masa | około 300 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270916 |
| ECLASS 12.0 | 27270916 |
| ECLASS 11.0 | 27270801 |
| ECLASS 10.0.1 | 27270801 |
| ECLASS 9.0 | 27270801 |
| ECLASS 8.0 | 27270801 |
| ECLASS 5.1 | 27270801 |
| ETIM 9.0 | EC001825 |
| ETIM 8.0 | EC001825 |
| ETIM 7.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| ETIM 5.0 | EC001825 |
| UNSPSC 12.1 | 41111613 |
