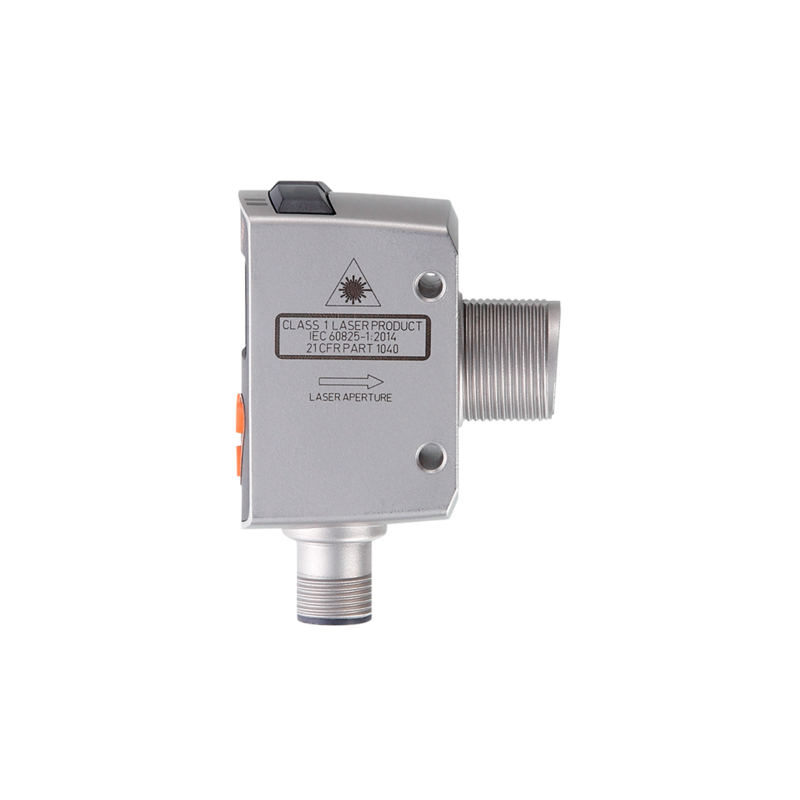

OGD583 - OGDLFPKG/IO-LINK/US
Czujnik optyczny firmy IFM, długość fali:650nm, PNP, 2 x normalnie otwarte / normalnie zamknięte, (parametryzowalna), IP 65, IP 67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Nietłukąca plastykowa szybka przednia
- Jednoczesne sygnały odległości i refleksyjności w celu poprawy stabilności procesu
- Identyfikacja i sortowanie obiektów w oparciu o refleksyjność
- Wartości procesowe wyświetlane na dwukolorowym wyświetlaczu i przesyłane przez IO-Link
| Cechy produktu | ||
|---|---|---|
| Rodzaj światła | światło czerwone | |
| Klasa ochrony laserowej | 1 | |
| Obudowa | prostopadłościan z gwintem M18 | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC; (supply class 2 zgodnie z cULus) | |
| Pobór prądu [mA] | < 75; (24 V) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Rodzaj światła | światło czerwone | |
| Długość fali [nm] | 650 | |
| Typ. czas życia [h] | 50000 | |
| Wejścia | ||
| Wejścia | Laser włączony / wyłączony | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP | |
| Funkcja wyjścia | 2 x normalnie otwarte / normalnie zamknięte; (parametryzowalna) | |
| Maks. prąd obciążenia na wyjście [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 11 | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Zasięg [mm] | < 1500 | |
| Maks. średnica plamki światła [mm] | 5 | |
| Rozmiary plamki światlnej odnoszą się do | dla maksymalnego zasięgu | |
| Tłumienie tła [m] | < 20 | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy [m] | 0,08...1,5 | |
| Ustawianie zakresu odległości [m] | 0,085...1,5 | |
| Ustawianie zakresu refleksyjności obiektu [%] | 6...900; (współczynnik odbicia; 6 % czarny papier; 100 % biały papier) | |
| Częstotliwość próbkowania [Hz] | 33 | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Min.czas cyklu procesu [ms] | 5 | |
| Dane procesowe IO-Link (cykliczne) | ||
| Funkcja | długość bajtu | |
| wartość procesowa | 2 x 16 | |
| status urządzenia | 4 | |
| informacje o przełączaniu binarnym | 2 | |
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji; licznik godzin pracy; licznik cykli przełączania | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 926 | |
| Uwaga | Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania” | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...60 | |
| Uwaga dot. temperatury otoczenia | W temperaturze otoczenia <-10 ° C konieczny jest czas nagrzewania. Laser jest wyłączony. |
|
| Temperatura składowania [°C] | -30...80 | |
| Ochrona | IP 65; IP 67 | |
| Testy / dopuszczenia | ||
| Klasa ochrony laserowej | 1 | |
| Uwagi dotyczące ochrony lasera | ||
| Uwaga: | światło laserowe | |
| klasa laserowa: | 1 | |
| EN / IEC60825-1:2007 | ||
| EN / IEC60825-1:2014 | ||
| Zgodnie z 21 CFR 1040 z wyjątkiem odchyleń zgodnie z ostrzeżeniem o laserze nr 50, z czerwca 2007. | ||
| MTTF [lata] | 217 | |
| Dopuszczenie UL | ||
| Ta | -20...60 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Class 2 | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 229,15 | |
| Obudowa | prostopadłościan z gwintem M18 | |
| Wymiary [mm] | 61,7 x 22,5 x 45,2 | |
| Opis gwintu | M18 x 1 | |
| Materiał | obudowa: stal nierdzewna (1.4404 / 316L); PPSU; ABS; PMMA; PBT / PC; EPDM; szybka przednia: PMMA | |
| Umiejscowienie soczewki | soczewki z boku | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 2 x LED, kolor żółty | |
| 1 x wyświetlacz alfanumeryczny, 3-cyfrowy | ||
| Elementy wykonawcze | ||
| 3 | przyciski | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 2 | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
