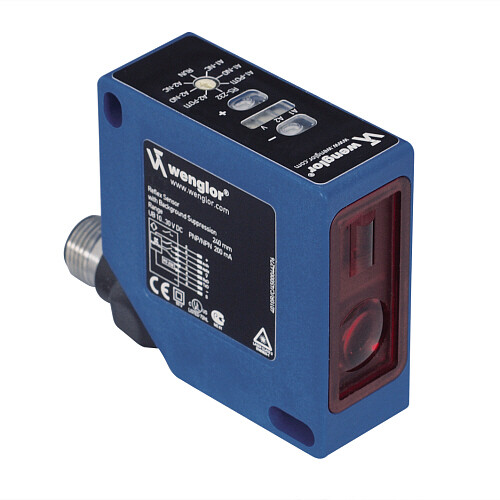

OCP162H0180
Dalmierz firmy Wenglor, zakres pomiarowy = 40...160 mm, wyjście analogowe / RS-232, konektor M12-8 pin, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Wysoka rozdzielczość: 20 µm (tryb rozdzielczości)
- Liniowość: 0,1 % (tryb Rozdzielczość)
- Zmierzona wartość niezależna od materiału, koloru i jasności
- Funkcja zoom
Czujniki te współpracują z linią CMOS o wysokiej rozdzielczości i technologią DSP i określają odległość za pomocą pomiaru kątowego. W rezultacie różnice pomiarowe związane z materiałem, kolorem i jasnością są praktycznie eliminowane. Zintegrowane wyjście analogowe można skonfigurować dla napięcia 0 ... 10 V (10 ... 0 V) lub prądu 4 ... 20 mA (20 ... 4 mA).
| Parametry optyki | ||
|---|---|---|
| Zakres roboczy | 40...160 mm | |
| Zakres pomiarowy | 120 mm | |
| Rozdzielczość | 20 µm | |
| Rozdzielczość (tryb Speed) | 30 µm | |
| Liniowość | 0,1 % | |
| Liniowość (tryb Speed) | 0,2 % | |
| Rodzaj światła | Laser (czerwony) | |
| Długość fali | 660 nm | |
| Żywotność (T = +25 °C) | 100000 h | |
| klasa lasera (EN 60825-1) | 1 | |
| Max. natężenie światła otoczenia | 10000 Lux | |
| Średnica plamki świetlnej | zobacz tabele nr. 1 | |
| Dane elektryczne | ||
| Zasilanie | 18...30 V DC | |
| Konsumpcja (Ub = 24 V) | < 80 mA | |
| Zakres pomiarowy | 1000 /s | |
| Zakres pomiarowy (tryb Resolution) | 500 /s | |
| Czas odpowiedzi | < 1000 µs | |
| Czas odpowiedzi (tryb Resolution) | < 2000 µs | |
| Dryft temperaturowy | < 10 µm/K | |
| Zakres temperatury | -25...50 °C | |
| Wyjście analogowe | 0...10 V/4...20 mA | |
| Obciążenie wyjścia napięciowego | < 1 mA | |
| Odporność na prąd wyjściowy | < 500 Ohm | |
| Interfejs | RS-232 | |
| Szybkość transmisji | 38400 Bd | |
| Klasa ochrony | III | |
| FDA | 1120717-000 | |
| Dane mechaniczne | ||
| Metoda konfiguracji | Teach-In | |
| Materiał obudowy | Tworzywo | |
| Stopień ochrony IP | IP67 | |
| Podłączenie | konektor M12-8 pin | |
| Wyjście | ||
| Wyjście błędu | tak | |
| Wyjście analogowe | tak | |
| Interfejs RS-232 | tak | |
