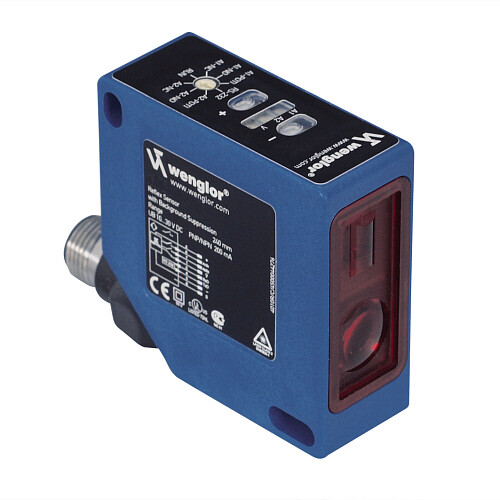

CP70QXVT80
Czujnik odległości z wyjściem binarnym firmy Wenglor, zakres pomiarowy = 60...660 mm, wyjście programowalne PNP/NPN/Push-Pull/NO/NC, 10...30 V DC, konektor M12-8 pin, IP67, interfejs RS-232,
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
3-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
- CMOS
- Bardzo dokładna odległość przełączania
- Mała histereza
- Punkt przełączania niezależny od materiału, koloru i jasności
Czujniki te współpracują z linią CMOS o wysokiej rozdzielczości i technologią DSP i określają odległość za pomocą pomiaru kątowego. W rezultacie różnice punktu przełączania związane z materiałem, kolorem i jasnością są praktycznie wyeliminowane. Dostępne są dwa niezależne wyjścia przełączające, przy których można skonfigurować dwa progi przełączania i jedno opóźnienie włączenia lub wyłączenia (w krokach co 10 ms). Funkcje czujników można aktywować, a wyniki skanowania można uzyskać poprzez interfejs RS-232.
| Parametry optyki | ||
|---|---|---|
| Zakres | 660 mm | |
| Zakres regulacji | 60...660 mm | |
| Histereza przełączania | < 1 % | |
| Rodzaj światła | Laser (czerwony) | |
| Długość fali | 655 nm | |
| Żywotność (T = +25 °C) | 100000 h | |
| klasa lasera (EN 60825-1) | 2 | |
| Max. natężenie światła otoczenia | 10000 Lux | |
| Średnica plamki świetlnej | zobacz tabele nr. 1 | |
| Dane elektryczne | ||
| Zasilanie | 10...30 V DC | |
| Konsumpcja (Ub = 24 V) | < 50 mA | |
| Częstotliwość przełączania | 250 Hz | |
| Czas odpowiedzi | < 2 ms | |
| Opóźnienie załączenia/ wyłączenia (RS-232) | 0...1 s | |
| Dryft temperaturowy | < 50 µm/K | |
| Zakres temperatury | -25...60 °C | |
| Ilość wyjść | 2 | |
| Spadek napięcia na wyjściu | < 1,5 V | |
| Wyjście przełączające / prąd przełączający | 200 mA | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Tryb uczenia | HT, VT, TP | |
| Szybkość transmisji | 38400 Bd | |
| Klasa ochrony | III | |
| FDA | 0820587-000 | |

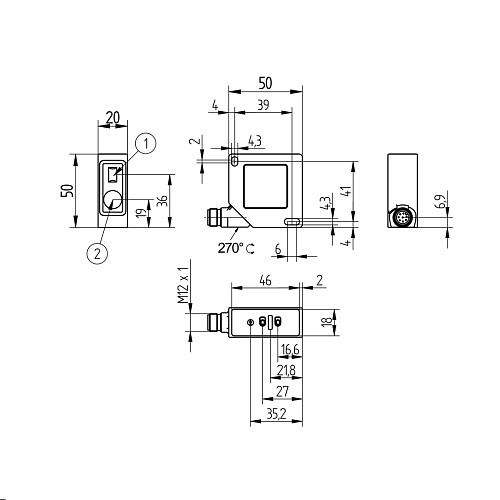

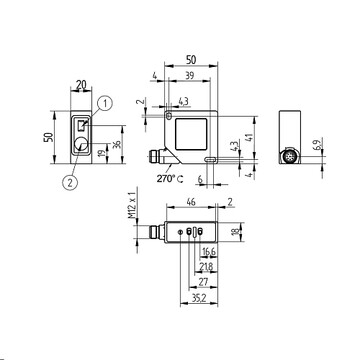

| Dane mechaniczne | ||
| Metoda konfiguracji | Teach-In | |
| Materiał obudowy | Tworzywo | |
| Stopień ochrony IP | IP67 | |
| Podłączenie | konektor M12-8 pin | |
| Wyjście | ||
| Wyjście błędu | tak | |
| Ustawialne PNP/NPN/Push-Pull | tak | |
| Przełączanie NC/NO | tak | |
| Interfejs RS-232 | tak | |
