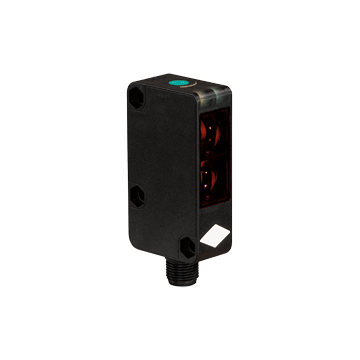

RL31-8-2500-IR/73C/136 - 207544
Czujnik optyczny odbiciowy firmy Pepperl+Fuchs, zakres 0 ... 2500 mm ustawialny, światło podczerwone, zasilanie 10 ... 30 V DC, klasa 2, konektor M12-4pin, 2 wyjścia uniwersalne Push-Pull, światło włączone, 500 Hz, -30 ... 55 ° C, IP67
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Diffuse mode sensor RL31-8-2500-IR/73c/136
- Dobrze widoczna dioda LED
- Uniwersalne wyjście typu Push-Pull
- Kompaktowa i stabilna obudowa
- Klasa ochrony II
| Opis produktu |
|---|
| Czujnik odbicowy, obudowa z tworzywa sztucznego, regulowany zasięg wykrywania 2500 mm, światło podczerwone, światło włączone, 2 wyjścia push-pull, wtyczka M12 |
| Ogólne specyfikacje | ||
|---|---|---|
| Zasięg wykrywania | 0 ... 2500 mm ustawialny | |
| Cel referencyjny | standard biały 200 mm 200 mm | |
| Źródło światła | Podczerwień | |
| Rodzaj światła | modulowane światło podczerwone, 850 nm | |
| Filtr polaryzacyjny | nie | |
| Średnica plamki świetlnej | około 50 mm przy odległości 2,5 m | |
| Opening angle | 2 ° | |
| Limit światła otoczenia | 50000 Lux ; according to EN 60947-5-2 | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 920 a | |
| Czas misji (T M ) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Zielona dioda LED: włączone | |
| Wskaźnik funkcji | Żółta dioda LED, świeci się przy zapalonym odbiorniku | |
| Elementy sterujące | Regulator zasięgu wykrywania | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 10 ... 30 V DC, klasa 2 | |
| Sinusoida | 10% | |
| Prąd zasilania bez obciążenia | ≤ 20 mA | |
| Wyjście | ||
| Rodzaj przełączania | light-on | |
| Wyjście sygnału | 2 wyjścia push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów | |
| Napięcie przełączania | max. 30 V DC | |
| Prąd przełączania | max. 100 mA | |
| Spadek napięcia | ≤ 1,5 V. | |
| Częstotliwość przełączania | ≤ 500 Hz | |
| Czas odpowiedzi | ≤ 1 ms | |
| Dostosowanie | ||
| Standard produktu | EN 60947-5-2 | |
| Aprobaty i certyfikaty | ||
| Klasa ochrony | II, znamionowe napięcie izolacji ≤ 250 V AC ze stopniem zanieczyszczenia 1-2 zgodnie z IEC 60664-1 Izolacja podstawy obwodu wyjściowego obwodu wejściowego zgodnie z EN 50178, znamionowe napięcie izolacji 240 V AC | |
| Aprobata UL | Na liście cULus, Źródło zasilania klasy 2, obudowa typu 1 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ≤36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -30 ... 55 ° C (-22 ... 131 ° F) | |
| Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Szerokość obudowy | 18 mm | |
| Wysokość obudowy | 62 mm | |
| Głębokość obudowy | 35 mm | |
| Stopień ochrony | IP67 | |
| Podłączenie | 4-stykowe złącze M12 x 1 | |
| Materiał | ||
| Obudowa | Poliwęglan | |
| Twarz optyczna | PMMA | |
| Masa | 25 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27270903 |
| ECLASS 12.0 | 27270903 |
| ECLASS 11.0 | 27270903 |
| ECLASS 10.0.1 | 27270903 |
| ECLASS 9.0 | 27270903 |
| ECLASS 8.0 | 27270903 |
| ECLASS 5.1 | 27270903 |
| ETIM 9.0 | EC001821 |
| ETIM 8.0 | EC001821 |
| ETIM 7.0 | EC001821 |
| ETIM 6.0 | EC001821 |
| ETIM 5.0 | EC001821 |
| UNSPSC 12.1 | 39121528 |
